一、背景
在有些情況中，多個分散現場的設備都具有相似的結構，上位機應該使用同一套的界面就可以對某一個現場設備進行管控，而不需要同時管控所有現場的設備。
通常的做法是需要對每個設備節點建立一個設備節點，這些設備運行的時候要同時在線采集。這樣就增加了許多重復的組設備和組點操作，以及在畫面中的點連接和管理操作等。
因此，紫金橋的西門子200系列TCP驅動，支持運行時設備的IP切換，解決了這個問題，只需要對一個設備進行設計畫面和數據庫，運行時切換IP連接，就可以在某一時刻管理任一現場的設備。
二、使用介紹
本例中使用的是西門子200系列PLC與CP243i以太網轉換器。
（１）在紫金橋軟件中，首先進行設備節點配置。
打開“數據庫－〉設備驅動－〉PLC－〉Siemens(西門子)”，如下圖：

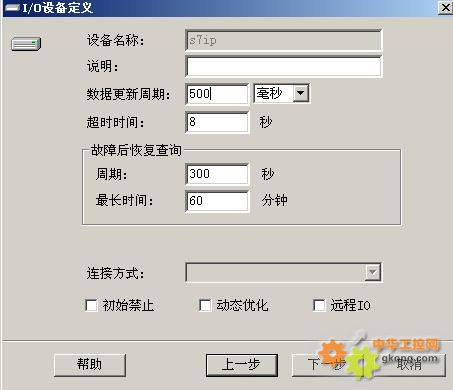

接著定義邏輯設備，這里例如定義的名稱為“s7ip”，如下圖：
設備名稱：標識設備的名字；
數據更新周期：一次通訊的設定周期。

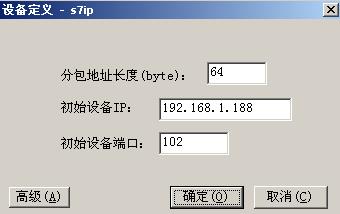

下一步，彈出如下圖所示對話框：
設備地址長度：一次讀取的字節最大長度；
初始設備IP：模塊的網絡默認地址，可以是域名；
初始設備端口：模塊的網絡默認端口；
確定之后，完成設備定義。
（２）設備建立完成之后，在“數據庫－〉點組態”中進行組點連接。
組點時的配置界面如下圖：
控制類型：
設備IP：輸入新的設備IP或者域名，默認使用設備初始設定值，使用點的DESC參數連接；
設備端口：輸入新的設備端口，默認使用設備初始設定值；
執行連接重置：清除網絡連接，以便建立新的連接，數值連上后-1, 連不上-2；
寄存器：數據相關；
寄存器：V區、M區、Q區、I區。
讀寫屬性：讀寫、只讀、只寫。
地址：寄存器的地址，每個地址一字節。
數據格式：8位無符號、8位有符號、16位無符號、16位有符號、32位無符號、32位有符號、32位浮點數。
（３）運行時動態修改設備連接：
關鍵操作為，對“設備IP”賦值目標IP地址，對“設備端口”點賦值目標端口，最后改變“執行連接重置”的值為1進行修改應用，當連接成功之后新值為-1，否則為-2。
三、總結
基于西門子TCP驅動的動態連接設備的應用，我們僅需要關心一個現場設備的方案設計，就可以對不同現場設備的運行情況進行分時地監控和管理。
|
