羅克韋爾公司DF1通訊協議支持該公司的MicroLogix、SLC及部分PLC-X系列PLC通訊.DF1協議使用計算機的以太網接口與PLC設備通訊.
1、現場設備效果圖以及設備型號查看方式。
3、紫金橋與AB PLC連接
3.1設備定義
3.2數據連接
4、動態監控或修改RSLogix 5000內點的值
5、數據連接中數據格式與RSLogix中的類型對應表
6、注意事項

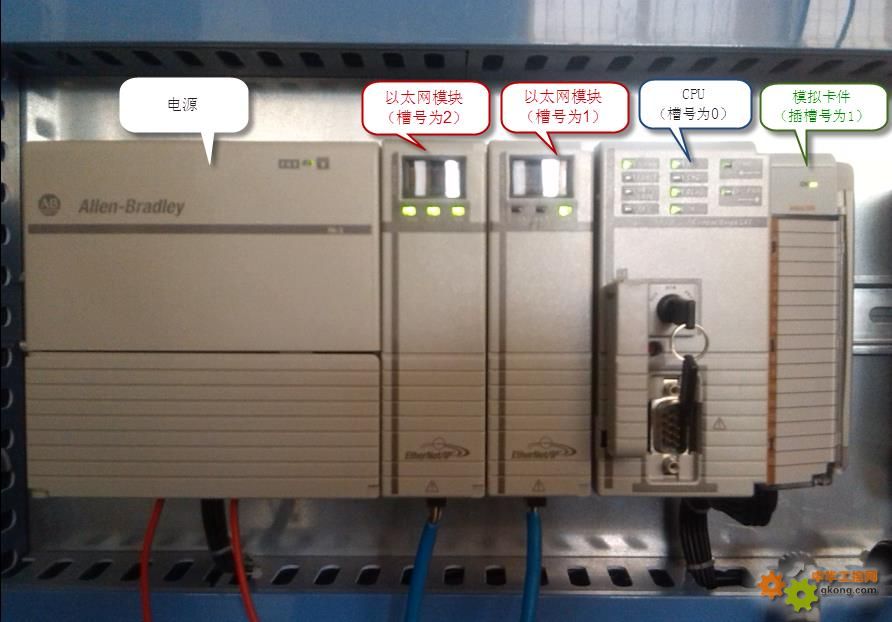

下圖是現場測試的實現效果圖:
圖中分別注釋了各個模塊的名稱以及所在位置的槽號和插槽號.

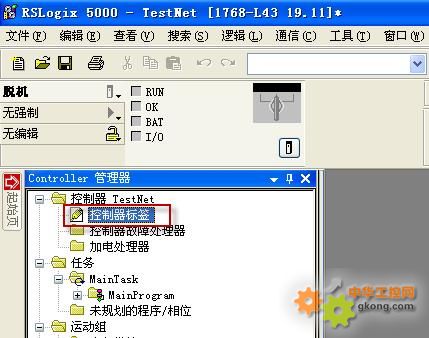

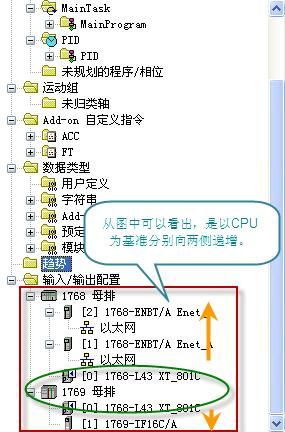

注：圖中的槽號順序，與其它型號的PLC不一樣，它是以CPU為準，分別向左遞增和向右遞增。具體情況也可以通過RSLogix5000軟件來查看，如下圖：
測試設備型號:

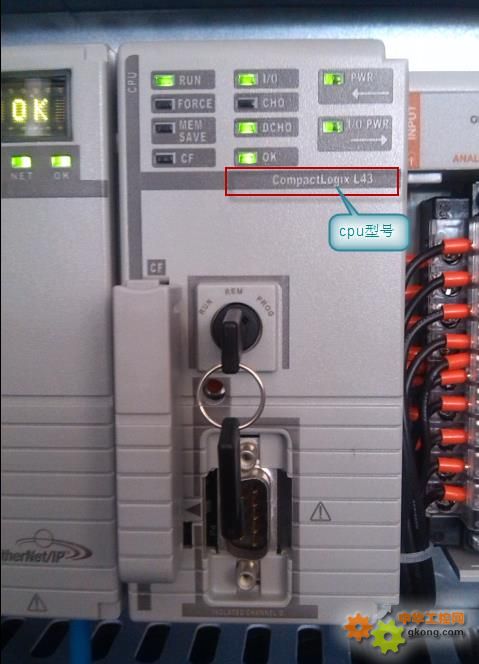

CPU型號: 1768-L43 。查看方法如下圖：

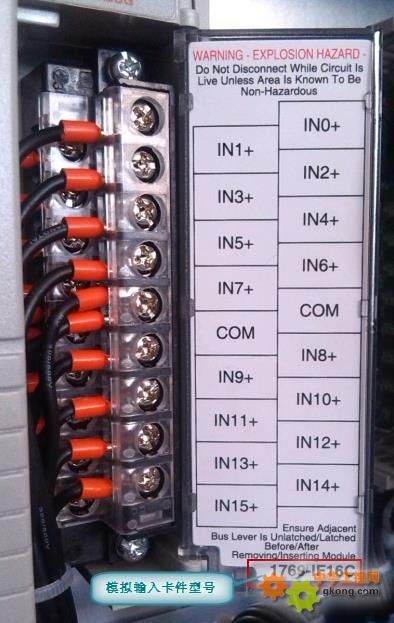

模擬輸入卡件型號: 1769-IF16C。查看方法，打開接線面板，如下圖：
ControlLogix采集點配置說明:
本驅動只通采集編程軟件RSLogix 5000中用戶定義的點。
如果采集PLC模塊中的點，需要把PLC模塊中相應的點命別名，具體如下：
點擊下圖中紅色框內的選項：
可以看到模塊點信息。如下圖所示：（注意：本驅動不能直接采集這些點信息）
如要采集模塊數據，需要分兩步，第一步是新建類型選項為“基本”的點，第二步是建立類型選項為“別名”的點，然后在別名文本框內選擇第一步建立出來的點。也就是說，采集模塊數據需要使用別名。
下面結合圖例進行具體說明，如何新建兩種類型的點：
1、新建基本類型的點

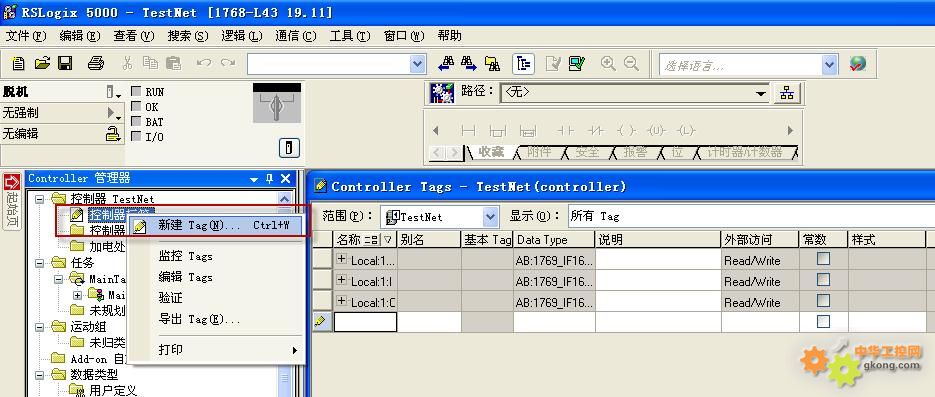

在如下窗體，單擊鼠標右鍵，選擇“新建Tag…”項.

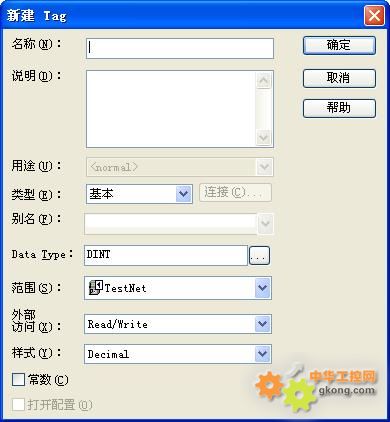

彈出如下圖所示窗口：

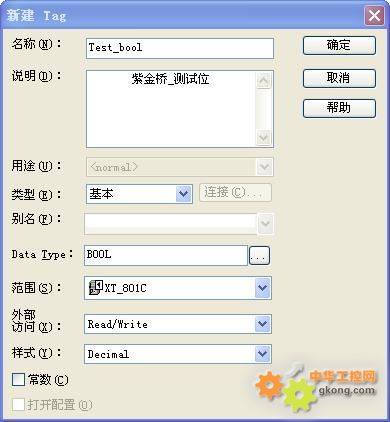

輸入點名，在Data Type中選擇相應的數據類型，確定后該點就建成了。例如：建立一個點名為：Test_bool，類型為：基本，Data Type : BOOL。如下圖所示：
2、新建類型為別名的點.
彈出如下圖所示窗口：

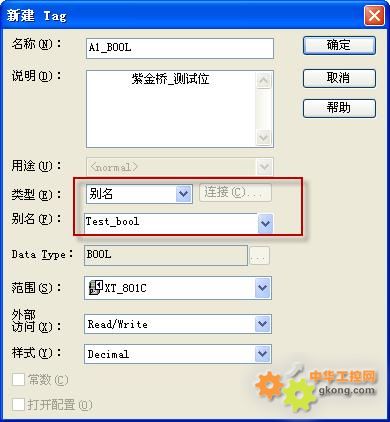

輸入點名，在Data Type中選擇相應的數據類型，確定后該點就建成了。例如：建立一個點名為：A1_bool，類型為：別名; 在“別名”下拉框內選擇點“Test_bool”。 如下圖所示：
點擊“確定”按鈕，完成模塊點別名設置。
啟動紫金橋開發系統，點擊數據庫->設備驅動->PLC->AB(艾倫-布拉德利)。雙擊ControlLogix(以太網)，彈出如圖所示對話框:

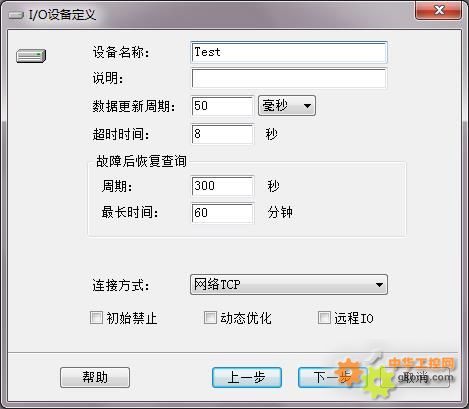

設置設備名稱，點擊“下一步”按鈕：

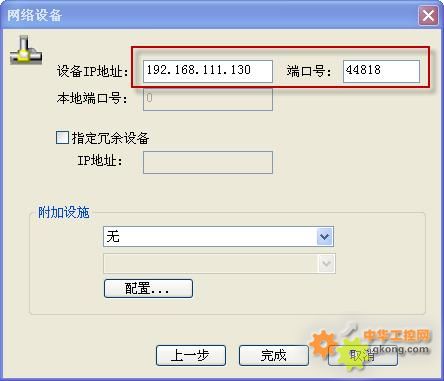

輸入與計算機連接的PLC以太網口IP地址和端口號，點擊“完成”按鈕完成設備的定義。
（端口號默認為：44818）
數據連接
以下是ControlLogix的數據連接對話框：
下面，我們把在RSLogix中建立好的點“A1_BOOL”與紫金橋軟件中相應的點建立起連接。
首先，紫金橋軟件中建立一個點，點名為“A1”。如下圖：
然后，在數據連接畫面，選擇建立好的設備名“Test”，點擊“增加連接項”按鈕，彈出下圖的畫面：
在點名文本框內輸入：A1_BOOL。如下圖：
點擊“確定”按鈕后，就完成了RSLogix中的點“A1_BOOL”與紫金橋軟件中“A1.PV”的連接。如下圖：
動態監控或修改RSLogix 5000內點的值
與紫金橋軟件通信后，如何監控RSLogix 5000內點的值是否被修改成功了，以及手動修改RSLogix 5000內點的值，觀察該值是否已經被紫金橋軟件正確的采集了。
具體步驟如下：

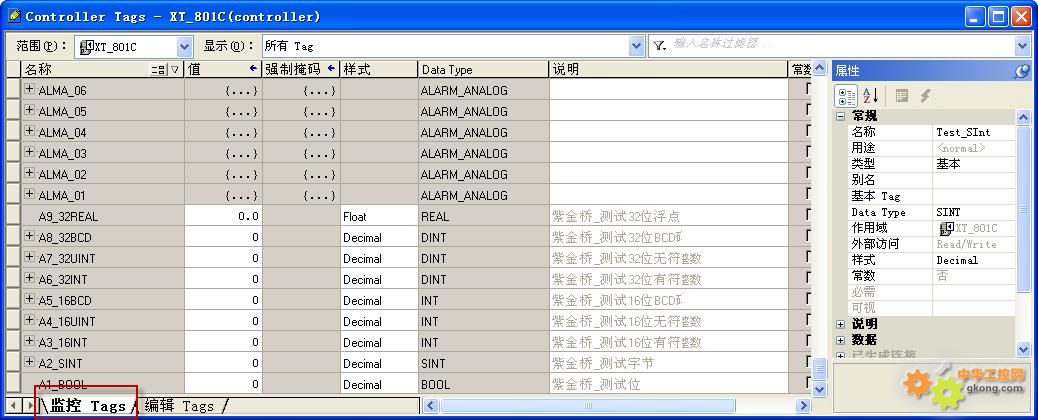

1.雙擊  ,彈出下圖的畫面：
選中紅色框內的標簽后，可以修改和查看相應點的值。

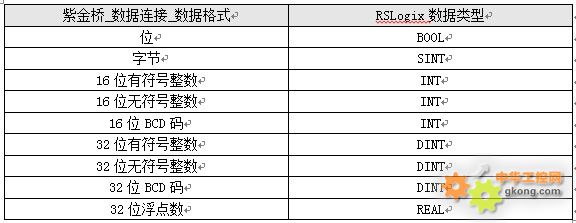

數據連接中數據格式與RSLogix中的類型對應表：

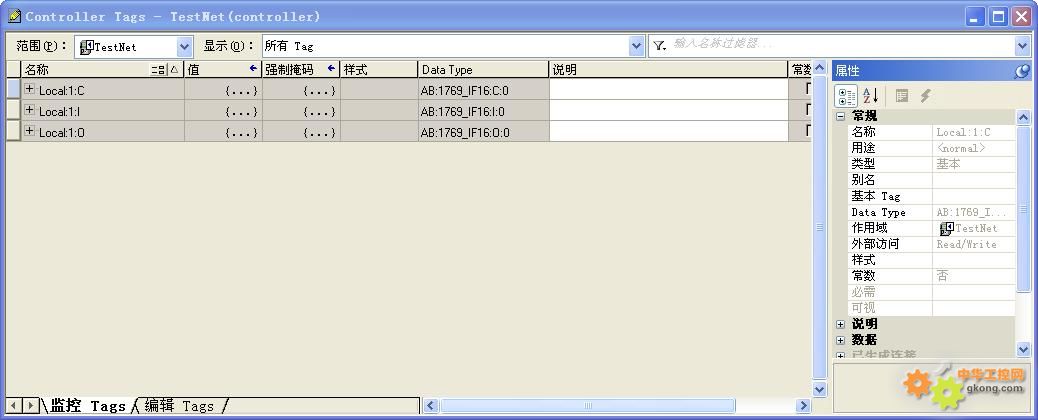

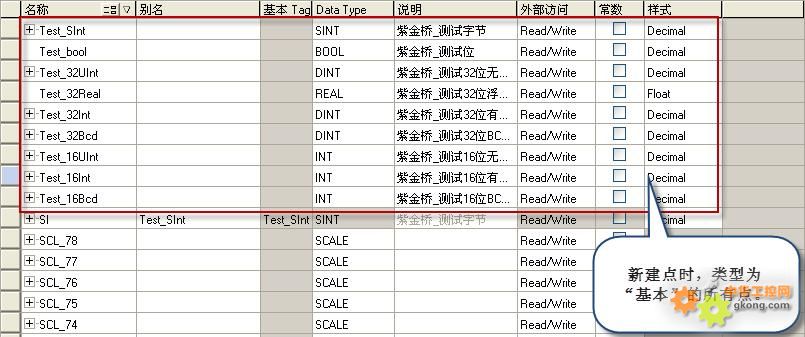

下圖為“模擬輸入卡件型號: 1769-IF16C“中存在的所有點,其中包括了上表中的所有數據格式：
注意事項：
如果采集點數值為-9999可能由于以下兩種原因：
●校驗方式、通訊類型、結點地址(DST)、計算機地址(SRC)、站地址(STN)等設置錯誤.
●點組態數據格式與PLC點數據格式不一致.
|
