一、 前言
軸承設備生產管理監控系統（以下簡稱監控系統）是制造業進入現場信息化管理的產物，其能方便、準確、可靠的采集現場數據、保存歷史，依據設定和現場情況執行相應的控制功能，而且可以將現場的實時數據和保存的歷史記錄以報表、動畫等多種方式展現給用戶。通過對現場設備信息的采集和分析，可以持續優化企業的資源和生產過程，從而提高設備利用率和產品合格率，達到降低生產成本和提高企業效益的目的。
系統采用先進的技術，主要應用于軸承生產企業的磨超設備的監控。結合軸承行業的特點，植入切合實際的管理功能。本系統由兩大部分組成，一是基于現場總線結構的數采系統，二是基于過程數據庫的計算機網絡監控系統。主要功能包括：
1 現場設備數據的實時動態采集和顯示；
2 設備相關數據的歷史保存和顯示，包括開機時間、運轉時間、生產技術、鎖定狀態、超標率、運轉率、開機率等數據。歷史數據可以保存十年以上；
3 可以根據不同機床的產品生產情況，設定每臺設備的工藝時間，并根據管理策略設定不同的允許超標次數、鎖機模式、恢復模式等，系統根據這些設定自動進行鎖、開機，或交由人工執行；
4 提供各種全面的歷史數據統計報表，統計圖表，報表支持打印預覽和導入EXCEL等功能；
5 設備生產計時精度高，精確到秒；
二、 功能與操作詳解
4.1 現場數據

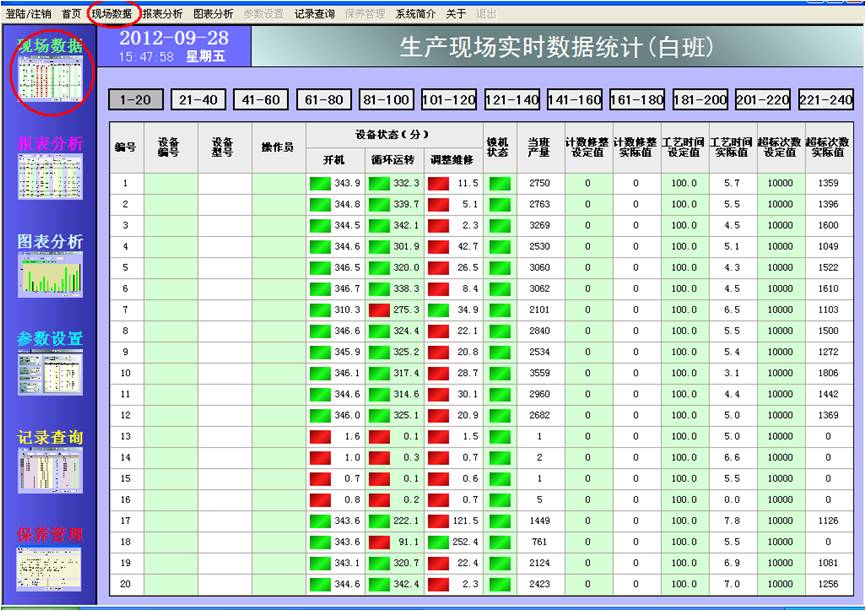

生產過程中，可以點擊菜單項或導航欄“現場數據”進入現場實時數據監控畫面如下：  界面顯示每一臺設備的基本信息：編號（固定）、設備編號、設備型號、操作員；狀態：開機、循環運轉、調整維修、鎖機狀態；數據：開機時間、循環運轉時間、調整維修時間、當班產量、計數修整設定值（預留）、計數修整實際值、工藝時間設定值、工藝時間實際值、超標次數設定值、超標次數實際值。
其中，鎖機按鈕可以進行操作，用來強制對某臺設備進行鎖機或者解鎖，該操作需要管理員權限。
4.2 參數設置

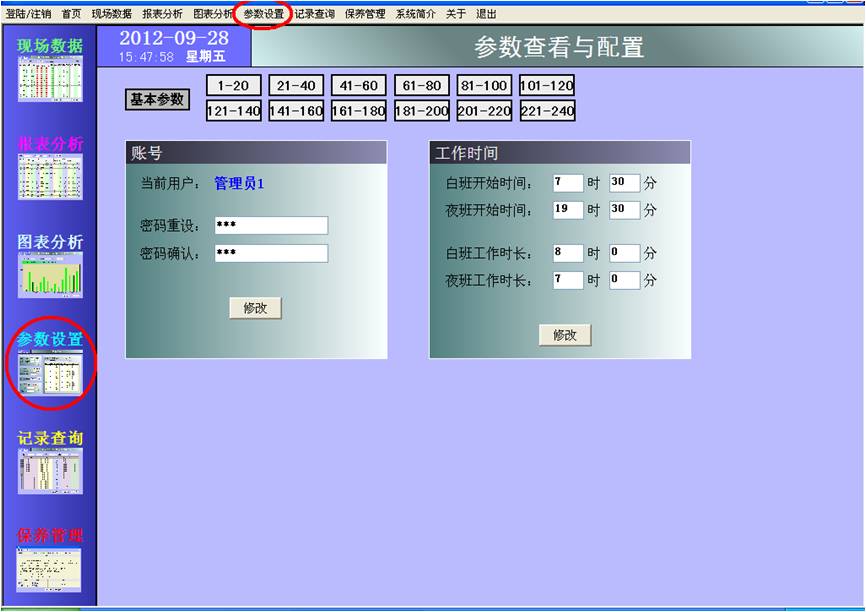

系統運行需要基本參數，各個設備的運行參數也各不相同，可以從菜單欄或者導航欄的“參數設置”進入參數設置界面，需要管理員權限：  1.基本參數
主要用于更改用戶賬號的密碼，以及設定全廠的工作時間安排。
2.設備參數

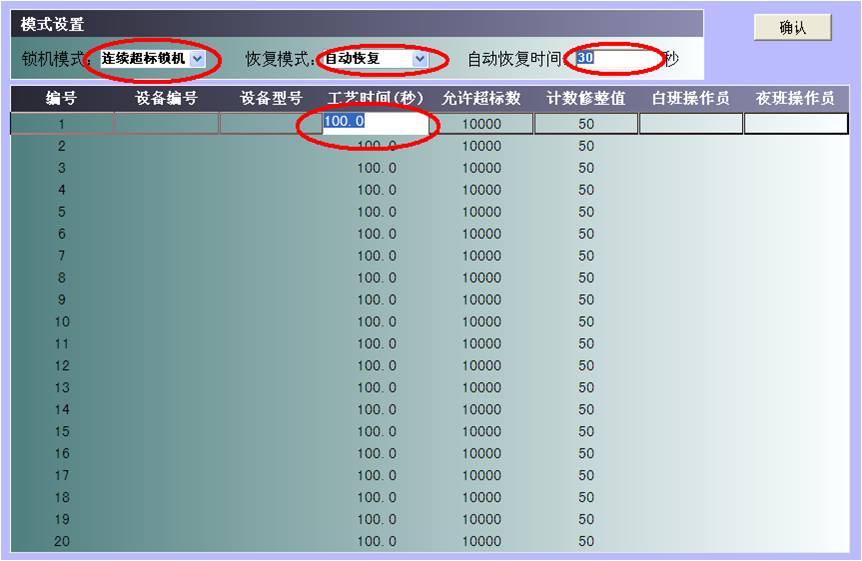

設備參數的設置界面如下，模式設置為每20臺設備所共用，每臺設備又具有各自的參數。  鎖機模式包括連續超標鎖機和累計超標鎖機；恢復模式包括自動恢復和手動恢復，恢復之后，超標計數清零。
4.3 報表分析
監控系統可以為生產全過程的數據產生日報表和月報表，按設備和班次統計產量、超標、超標率、開機時間、運行時間、開機率和運行率。

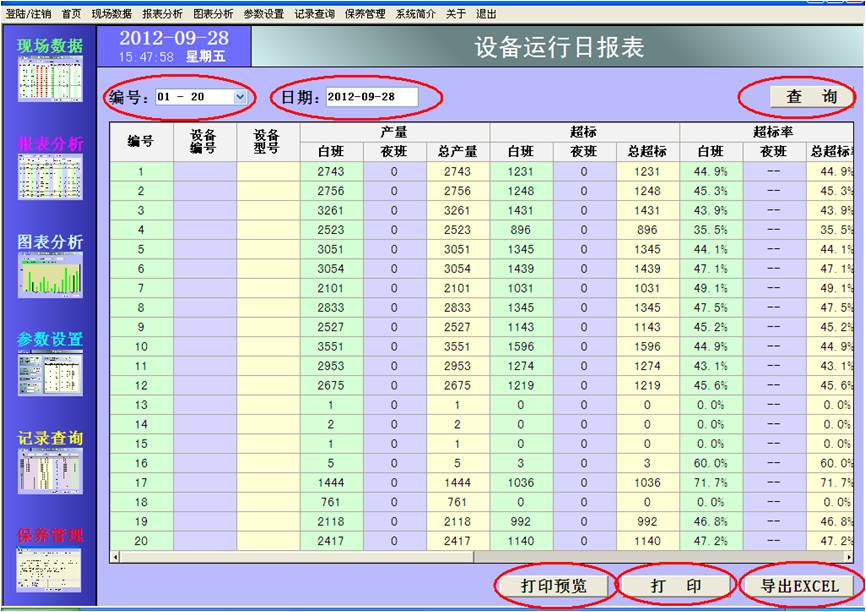

1.設備運行日報表
選擇好編號和日期之后，點擊“查詢”按鈕進行查詢，數據即出現在下面的表格中，左右拖動滾動條可以查看未顯示出來的部分：  同時提供數據打印和導出功能：
a) 打印預覽

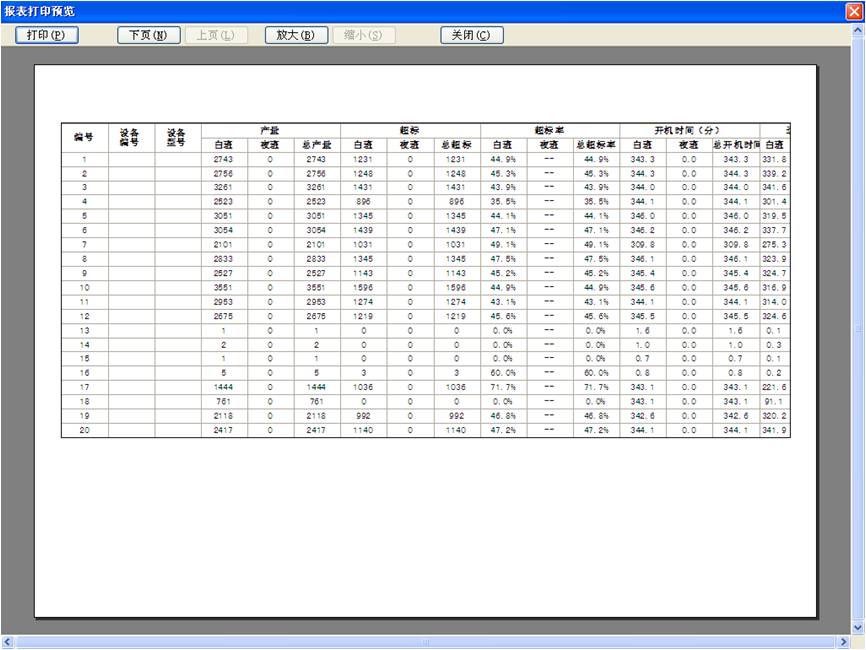

點擊“打印預覽”按鈕，進行打印預覽：  b) 打印
點擊“打印”按鈕，打印表格中的內容，若安裝了打印機，則會自動打印；
c) 導出Excel

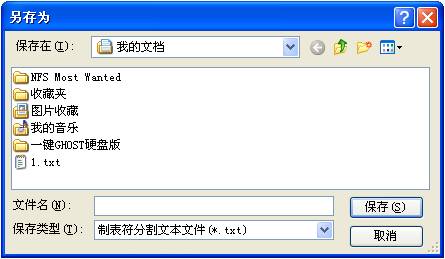

點擊“導出Excel”按鈕，彈出如下對話框，選擇路徑進行保存：  可以保存為txt或csv格式的文件，使用記事本或者Excel打開分析。
2.設備運行月報表
與日報表所不同的是，月報表是按年月進行查詢。選擇好編號和年、月之后，點擊“查詢”按鈕進行查詢，數據即出現在下面的表格中，左右拖動滾動條可以查看未顯示出來的部分：  其余功能與日報表類似。
4.4 圖表分析
圖標分析以直方圖的形式，對生產過程的產量和停機率進行查詢和顯示，便于管理人員直觀的分析設備歷史生產情況，輔助制定管理策略。

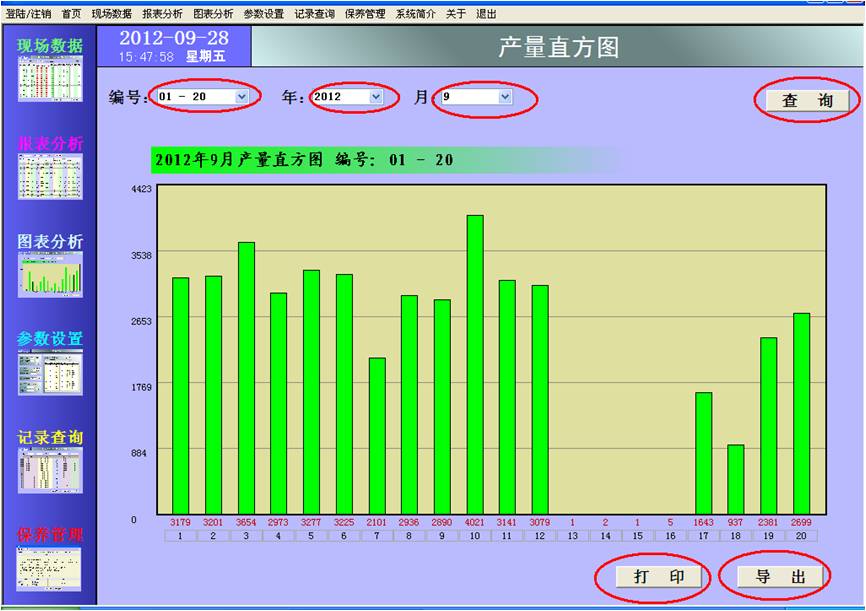

1.產量直方圖
產量直方圖通過選擇編號、年、月，然后點擊“查詢”按鈕進行查詢，按編號統計的設備產量直方圖即顯示在下方：  提供打印和導出功能：點擊“打印”直接在打印機上打印出直方圖，點擊“導出”保存直方圖為圖片。

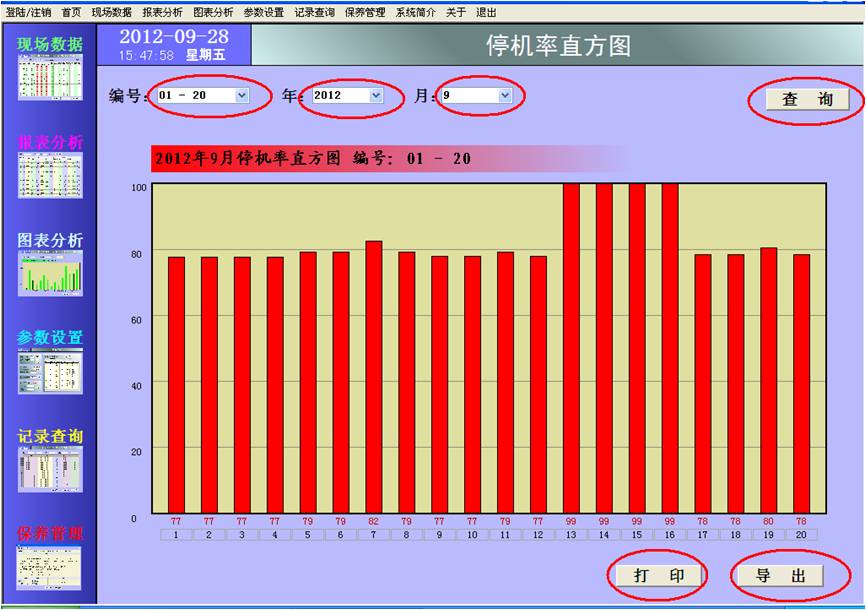

2.停機率直方圖
停機率直方圖通過選擇編號、年、月，然后點擊“查詢”按鈕進行查詢，按編號統計的設備停機率直方圖即顯示在下方：  提供打印和導出功能：點擊“打印”直接在打印機上打印出直方圖，點擊“導出”保存直方圖為圖片。
4.5 記錄查詢

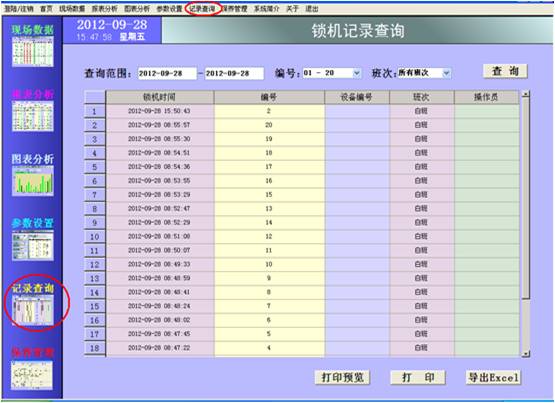

選擇菜單欄或導航欄的“記錄查詢”項，進入記錄查詢界面：  目前記錄查詢僅提供鎖機記錄的查詢。
輸入查詢的日期范圍、編號、班次，然后點擊“查詢”按鈕，鎖機的相關記錄集即按照鎖機發生時間的倒序排列。
4.6 保養管理

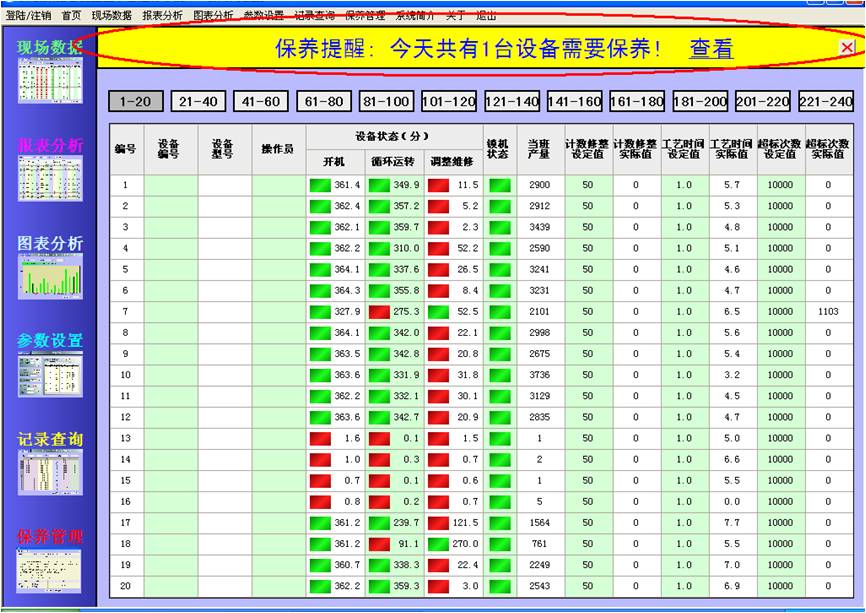

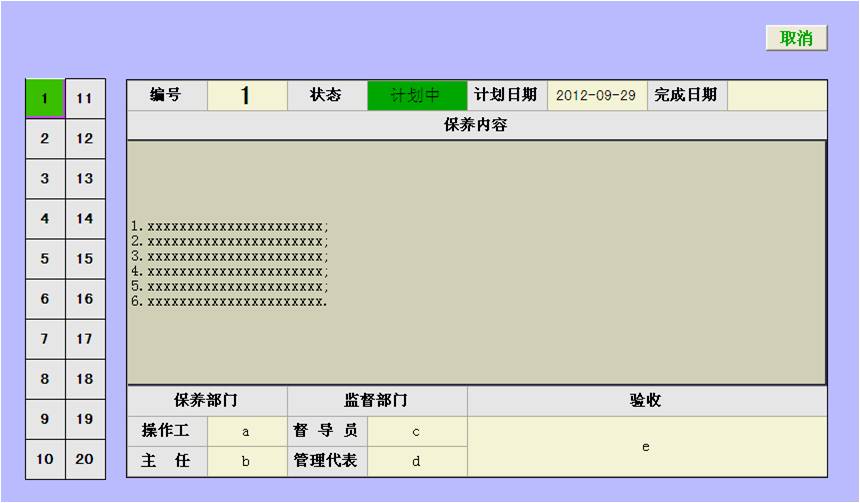

保養管理是用來查看和制定設備保養計劃的。制定保養計劃之后，當保養日期到來，即提醒用戶。  計劃制定好之后，待計劃的日期到來時，監控系統會彈出提示窗口并閃爍，來提醒用戶：  此時，用戶可以點擊“查看”或通過其他方式進入保養管理，找到需要保養的設備，查看詳情，并做相應處理。
|
