RFID即射頻識別（Radio Frequency IDentification）技術，又稱電子標簽、無線射頻識別，是一種通信技術，可通過無線電訊號識別特定目標并讀寫相關數據，而無需識別系統與特定目標之間建立機械或光學接觸。
RFID射頻識別是一種非接觸式的自動識別技術，它通過射頻信號自動識別目標對象并獲取相關數據，識別工作無需人工干預，可工作于各種惡劣環境。RFID技術可識別高速運動物體并可同時識別多個標簽，操作快捷方便。
標簽（Tag）：由耦合元件及芯片組成，每個標簽具有唯一的電子編碼，附著在物體上標識目標對象
閱讀器（Reader）：讀取（有時還可以寫入）標簽信息的設備，可設計為手持式或固定式；
天線（Antenna）：在標簽和讀取器間傳遞射頻信號。
標簽進入磁場后，接收解讀器發出的射頻信號，憑借感應電流所獲得的能量發送出存儲在芯片中的產品信息（Passive Tag，無源標簽或被動標簽），或者由標簽主動發送某一頻率的信號（Active Tag，有源標簽或主動標簽），解讀器讀取信息并解碼后，送至中央信息系統進行有關數據處理。
在自動化行業，特別是流水線控制系統中，條碼讀寫器是一個不可或缺的設備，一般用于流水線產品的標識，以便于和上位機控制數據系統交互數據。然而光電式的讀寫器一次只能對一個條碼標簽進行讀寫，對于同時處理一批產品就顯得捉襟見肘了。采用RFID設備就很好的解決了該問題，但是其與上位機的接口相對于光電式的讀寫器，就顯得復雜一些了。
在項目應用之前，首先選定好某種廠家和型號的RFID設備，搭建好硬件的架構。然后根據廠家提供的通訊協議和開發資源等來開發和紫金橋組態軟件的接口，即驅動程序。由于一次讀取多個標簽，設計驅動的時候就要特別注意幾點：
1）RFID設備的讀取模式設置：模式一般有立即通知、定時通知、增加通知和變化通知，視設備和上位機的具體情況而定；
2）標簽讀取的控制：由于讀取一批標簽需要一定時間，并且跟位置有關，故標簽讀取的開始和結束最好能控制，以避免以免少讀或誤讀；
3）數據庫點的連接方案：標簽內容是一串字符串，宜用數據庫點的DESC參數來接收數據；可以根據實際情況，定義一批點來同時接收標簽內容，用一個點來計數，對于讀取到少于或者多于定義點數目的標簽，需要有處理方案；最后需要有標簽的數據的清空標識
將驅動文件夾例如“MET_RFID”和相關庫文件復制到紫金橋的驅動程序安裝目錄“RealInfo\IO Servers”中，然后在該文件夾內復制一個驅動框架執行程序(例如：IoScan.exe)改名為該復制文件夾的名稱如MET_RFID.exe，重啟開發系統即可。

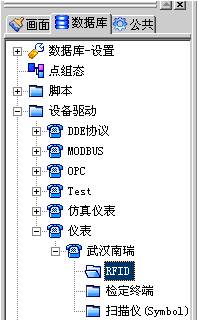

隨后運行紫金橋開發系統，展開“數據庫”選項卡，設備驅動所在目錄如“RFID”，如下圖所示：

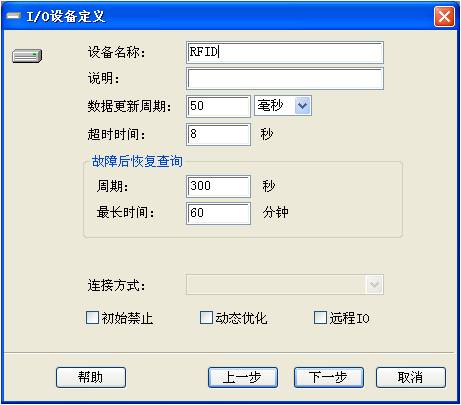

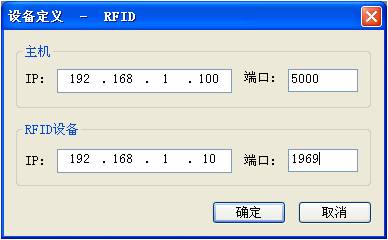

雙擊定義設備：

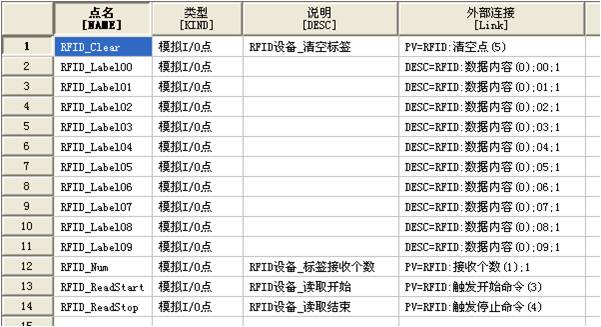

在點組態中根據需要建立一組標簽內容讀取的點，以及讀取的開始結束、標簽接收個數、清空等控制點：
在讀取到標簽之后，需要對標簽內容進行處理、分析、保存等，建議使用紫金橋組態軟件6.5版本已經優化的數組功能，例如：

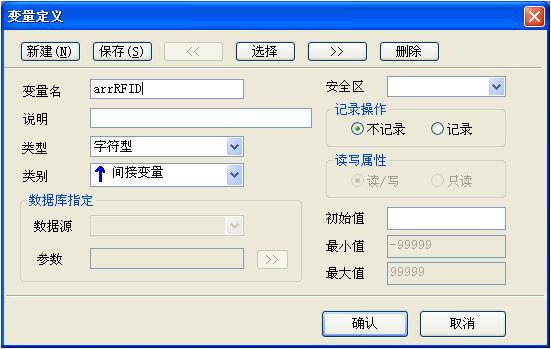

1）定義數組：在view中定義一個間接變量如“arrRFID”，作為數組使用

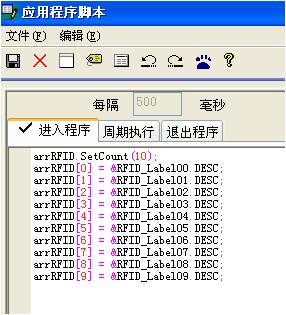

2）數組初始化：在應用腳本的“進入程序”中對該數組初始化并指向需要讀取的條碼
這樣，在程序中直接對數組arrRFID的操作即是對著一組標簽內容的操作，非常方便。
|
