一.概述
本光伏電站監控系統將光伏電站的逆變器、匯流箱、氣象儀、電表等設備通過數據線連接起來，用光伏電站數據采集器進行這些設備的數據采集，并通過GPRS、以太網、WIFI等方式上傳到網絡服務器或本地電腦，使用戶可以在互聯網或本地電腦上查看相關數據，方便電站管理人員和用戶對光伏電站的運行數據查看和管理。
二.監控系統的特點
可以讓人們進行集群監測和管理，無需到現場逐臺設備查看狀況，更有利于進行數據匯總、生成曲線、數據分析，網絡監控更加便于人們進行遠程管理，大量節約人力成本。
光伏電站一般建設在屋頂或者偏僻的地區，現場查看不是很方便，而且發電的數量直接和經濟效益掛鉤，因此光伏監控系統有利于人們及時發現并解決問題。特別是網絡遠程監控，可以通過手機短信報警、郵件報警等方式通知管理者，第一時間發現問題，并通過遠程查看數據來判斷問題的原因。成為人們管理光伏電站的必備工具。
三.系統拓撲

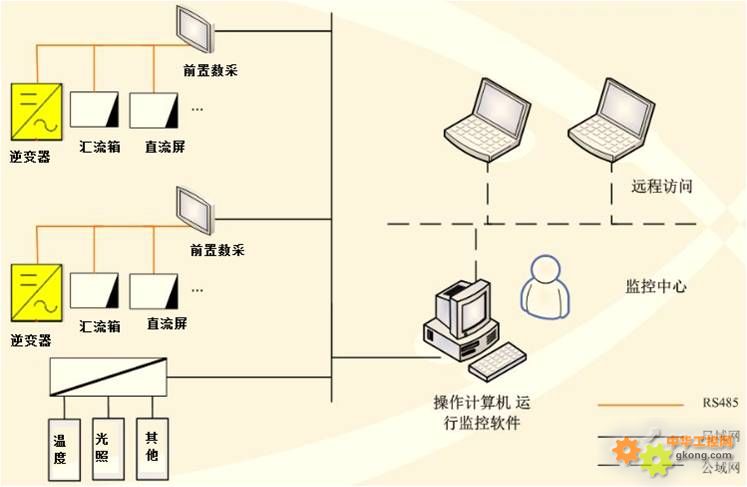

通信拓撲圖

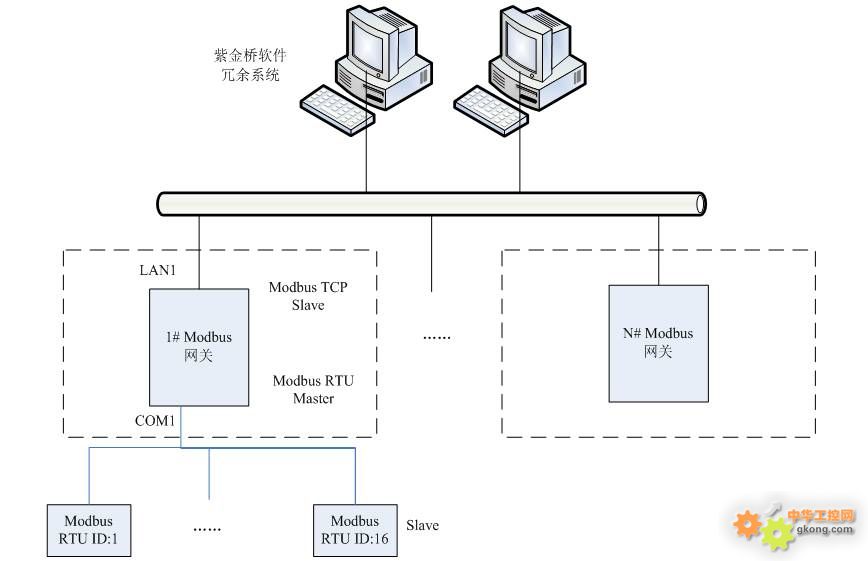

系統整體拓撲結構
監控系統通過通信系統與各現場系統進行信息交互，完成運行監測、命令下達、數據分析、狀態顯示、統計分析等功能，并接受調度指令，進行光伏電站的有功/無功功率控制。
四.監控系統的主要功能
光伏電站監控系統的功能可以分為操作類和管理類兩大類，數據采集、狀態監測、設備控制、事件記錄等屬于操作類功能，而用戶管理、安全管理、系統設置、時間同步等屬于管理類功能，其中較為重要的功能包括：
（1）數據采集與處理。系統通過前置數據采集服務器接收來自各通信單元的實時數據。對于實際測點，根據模擬量、狀態量、電度量等不同數據類型分別進行預處理；對于計算測點，通過計算引擎和計算規則在線完成計算任務。
（2）狀態監測與評估。監控中心能通過顯示器對光伏電站主要設備運行參數和運行狀態進行監測，通過系統配置圖、電氣接線圖、過程曲線圖、統計報表等畫面展示系統的各個細節，并評估系統的生產運行狀態。
（3）設備操作與控制。監控中心能夠對光伏電站主要設備進行遠程控制，控制命令通過通信單元下達。使能遠程控制功能后，監控中心可以在畫面上對逆變器進行起機、停機、限制出力等基本控制，以及對各電壓等級斷路器、隔離開關等進行遙控操作。
（4）系統報警與診斷。系統報警可分為兩種類型，一種是事故報警，另一種是預警報警。前者一般包括逆變器主動上報故障信息，以及非計劃性斷路器跳閘等；后者包括一般設備變位、采集數據異常、趨勢報警等。報警信號以圖形、文字、語音等形式發出，并提供輔助診斷信息。
（5）事件記錄與事故追憶。當光伏電站或電網發生事故時，監控系統自動提取故障前后指定時間段內的有關信息以供分析，事故追憶的可通過關鍵故障條件自動觸發，也能夠以用戶指定的方式啟動。
（6）安全管理
安全管理是本系統的重中之重。系統提供完善的安全管理體系，分為三個級別：系統管理員，局級工程師和站級操作工。每種權限都具有相應的操作區域，例如，局級工程師，只對所屬的電力局有操作權限；站級操作工，只對所屬的變電站有操作權限。操作權限為：系統管理員>局級工程師>站級操作工，用戶不可越級修改，操作。
（7）Web瀏覽
系統中的各項功能，直接進行網絡發布，可以通過Internet Exploer在網絡上瀏覽，系統中的各種圖形，子圖，組件，包括自定義組件都可以通過Web進行瀏覽。顯示的效果與在服務器運行系統中看到的工程畫面完全相同，包含靜態圖形、動態數據和動畫。而在客戶端并不需要安裝任何與本系統有關的軟件（使用IE瀏覽器即可），但是在服務器端需要運行本系統。使用系統提供的Web功能，系統可以無縫嵌入到公司的辦公自動化OA系統中，能夠靈活地構建Intranet/Internet應用。
8）環境監測功能
光伏電站占地面積大、工作人員少、維護難度大，特別是當光伏電池組件表面存在污染或遮擋時對系統發電量影響非常大。將環境監測功能納入監控系統體系中，對電站內光伏電池表面污染狀況、空氣質量、蓄水池水量（用于清洗光伏電池）等環境數據進行連續監測，可以有效提升系統發電效率，減少維護工作量。
|
