背景
當前一個web橫行的時代，無論辦公還是個人事務處理，無處不有Web的滲透。對于企業級的信息平臺也早已被web霸占。對于MES系統等大型的企業信息平臺，生產數據部分是必不可少的。
如何在MES等信息系統中集成生產數據管理，全部重新開發？包括流程圖繪制、實時\歷史報表、報警處理、趨勢分析、統計數據等，對于任何一種開發平臺來說，即使有現成的組件，工作量也是巨大的。有沒有一種更合理的解決方案，做到既節省工作量、又使功能模塊更加合理，下面提供這樣一種方案。
實現思路
生產數據管理是實時數據庫的優勢，各種功能組件都已集成，并且針對于生產。
紫金橋?qū)崟r數據庫提供“瘦客戶端”，可以在web頁面中嵌入具有授權簽名的ActiveX，實現在IE瀏覽器中瀏覽服務器中的畫面信息和數據信息。瀏覽靈活，并且與實際服務器中所有的內容一致。
既然如此，何不將生產數據部分交給實時數據庫？
如何將兩個系統集成一體？
有三種方式可供參考：
1.直接通過鏈接方式，打開指定的紫金橋?qū)崟r數據庫web頁面。
2.通過Frame框架方式，做到紫金橋?qū)崟r數據庫web頁面嵌入到網頁中。
3.通過iFrame框架方式，能過在網頁的任意表格內顯示實時數據庫web頁面。
具體實現
1.直接鏈接
紫金橋?qū)崟r數據庫發布的頁面可以實現每個畫面對應一個web瀏覽的URL。只需將工程目錄下的default.htm（或者index.htm）文件復制一份，命名，比如report.htm。修改如下網頁源代碼：
<param name="ViewName" value="DRAW1">
將其中的DRAW1改為需要瀏覽的窗口名。比如：
<param name="ViewName" value="報表">
這樣就可以通過打開http://服務器IP地址/虛擬目錄/report.htm直接瀏覽報表窗口。
這里要求服務器IP地址必須使用自指定方式。以防止多個實時數據庫系統瀏覽時出現沖突。
網頁中直接調用該URL就可以，比如：
<a href=http://服務器IP地址/虛擬目錄/report.htm >生產報表</a>
2.利用Frame
Frame是一種網頁切分技術，能夠?qū)崿F(xiàn)在一個頁面框架中，同時打開多個子頁面。
下面是一個簡單的使用Frame框架的示例。
<html>
<frameset rows="10%,50%">
<frame src="/example/html/frame_a.html">
<frameset cols="20%,75%">
<frame src="/example/html/frame_b.html">
<frame src="http://192.168.1.16/ RealforIE//realReport.htm " name="showframe">
</frameset>
</frameset>
</html>
每個Frame框架內都可以調用單獨的網頁，同一個主框架內的頁面可以操作其他子框架內打開的網頁，比如上例中frame_b.html的源碼如下：
<html>
<body>
<a target ="showframe">報表</a><br />
<a href =" http://192.168.1.16/RealforIE/curve.htm" target ="showframe">趨勢</a>
<a target ="showframe">報警</a>
</body>
</html>
這樣就能夠?qū)崿F(xiàn)在frame_b.html點擊【報表】、【趨勢】、【報警】三個鏈接，控制在Showframe子框架內調用對應的紫金橋?qū)崟r數據庫web頁面。

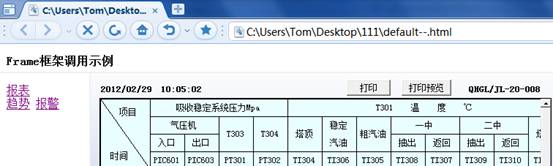

效果如下：
3.利用iFrame
iFrame是一種內聯框架（即行內框架）。相比Frame框架，iFrame要更靈活些，可以在網頁內的任意表格內嵌入。
a.網頁中建立內嵌的iFrame，比如：
<table width="100%" border="0" cellpadding="0" cellspacing="0">
<tr>
<td width="650" height="552" align="left" valign="top"><iframe src="show.htm" name="showframe"
style="height: 91%; width: 99%" id="I1"></iframe></td>
</tr>
</table>
這樣就在網頁中嵌入了名為“showframe”的iFrame。
b.控制iFrame中顯示的網頁，比如：
直接打開：修改上述代碼中的src="show.htm"，改為：
src=" http://192.168.1.16/RealforIE/lct.htm "
這樣就可以在頁面打開時，直接加載。
通過鏈接控制：
<a href=http://192.168.1.16/RealforIE/lct.htm target ="showframe" onclick="showTxt('流程畫面')">流程畫面</a>

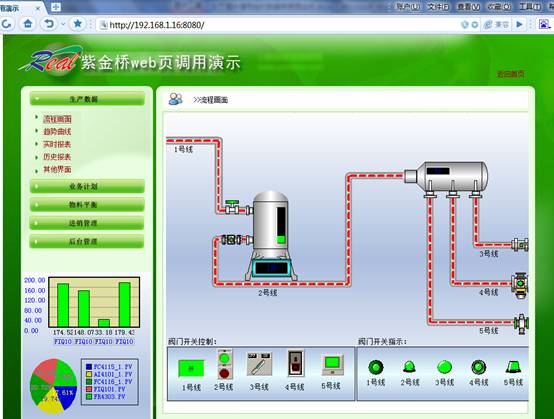

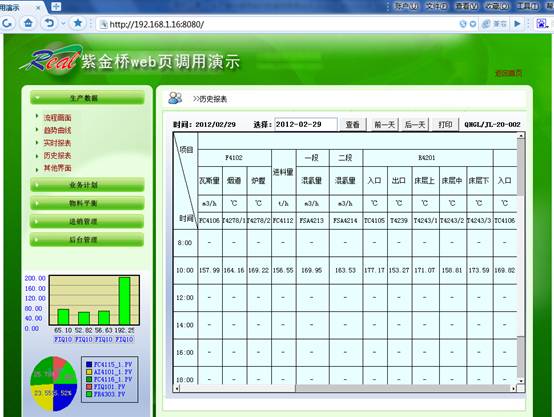

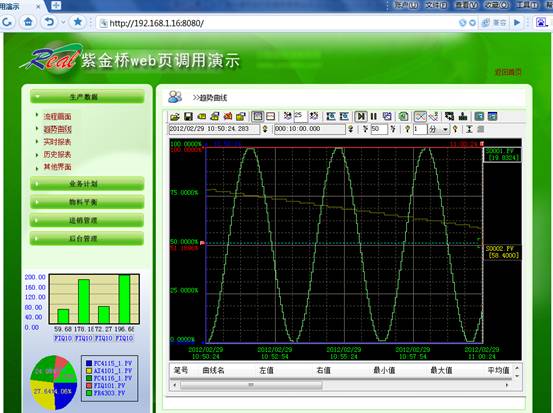

其中左下角的直方圖和餅圖部分也是iFrame調用，頁面打開時直接加載。右側部分的訪問內容，可以通過導航來切換。
iFrame方式雖然靈活，但對于一些老的瀏覽器，并不能支持iFrame框架，這個在使用時需要注意。
總結
上述三種調用方式實現的根本是紫金橋?qū)崟r數據庫web發布可以實現每個畫面的單獨瀏覽，每個畫面提供對應的URL，其他系統調用時非常簡單，并且不區分系統開發的平臺，.Net開發或者Java等，實現方式都是一樣。
生產數據部分有紫金橋?qū)崟r數據庫實現，發揮了實時數據庫平臺的優勢，降低了開發難度和成本。整個信息化系統內部劃分清晰明確，易于維護；整體集成度高，功能豐富全面，既有管理，又有生產，是實現兩化融合、系統集成的優質解決方案。
|
