摘要
經過用戶多年的使用，紫金橋組態軟件中已經保存了大量歷史數據。隨著歷史數據的增多，紫金橋組態軟件的應用范圍也發生了一些變化，從最初的簡單畫面瀏覽，逐漸發展到現在的歷史數據分析、工藝優化等。在發展過程中，餅圖的應用變得逐漸增多，用戶對餅圖的要求也隨之增加，分離餅圖就是依據用戶的最新需求而開發的。
關鍵詞
組態軟件、分離餅圖、歷史數據、GDI+
本文將要介紹紫金橋分離餅圖組件的使用方法及接口函數說明。
一、分離餅圖整體運行效果
首先看一下整體運行效果圖：

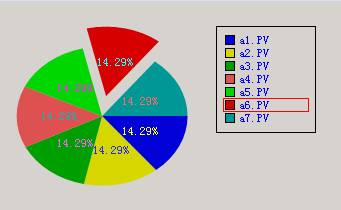

立體運行效果圖（圖1）
平面運行效果圖（圖2）
分離餅圖是在原有餅圖基礎上的渲染優化和功能增加。優化方面主要使用GDI+進行了圖像渲染，使畫面看起來更加流暢和平滑。功能方面增加了餅塊的分離效果。
分離分為2種：立體分離和平面分離。立體分離的效果如圖1所示，餅塊按照Y軸向上分離；平面分離如圖2所示，餅塊按照自身角度背離其他餅塊的方向分離。
二、分離餅圖組件使用方法及接口函數說明
1、組件安裝

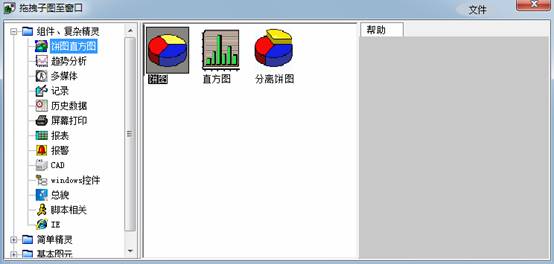

紫金橋組態軟件圖庫里選擇【分離餅圖】組件，如下圖3所示：
選擇分離餅圖組件(圖3)
2、組件屬性

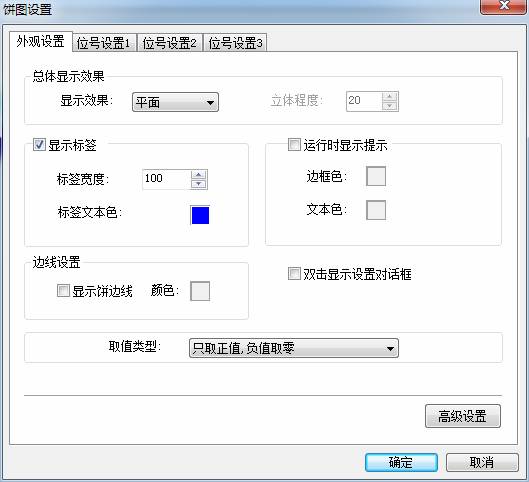

基本屬性（圖4）

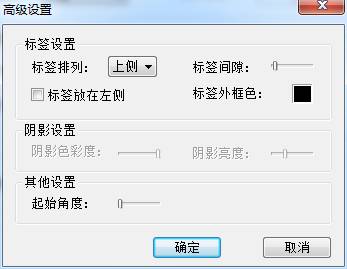

高級屬性（圖5）
屬性分為2類：基本屬性和高級屬性�；緦傩远x了組件的主要外觀設置，高級屬性中可以設置標簽、陰影、起始角度等。
3、組件接口函數說明：
1）GetTagName(Int nIndex) As String
函數說明:按照索引得到對應餅塊的表達式或位號名。
參數說明:
nIndex : 整數類型，對應餅塊的索引號。
2）SetTag(Int nIndex, String csTagName, String csDesc, Int nColor, String csTip) As Int
函數說明:按照索引增加或更改一個餅塊。
參數說明:
nIndex : 整數類型，對應餅塊的索引號。
csTagName : 字符串類型，餅塊對應的位號名，注意在運行時動態增加的只可為位號名，不可是包括運算符在內的表達式。
csDesc : 字符串類型，餅塊對應的標簽。
nColor : 整數類型，餅塊對應的顏色。
csTip : 字符串類型，餅塊對應的提示。
3）ShowSetDlg()
函數說明:顯示設置對話框。
4）SetSelTag(Int nIndex)
函數說明:設置指定索引號的餅塊為選中項。
參數說明:
nIndex : 整數類型，指定餅塊的索引號。
5）GetSelTag() As Int
函數說明:返回當前選中項的索引號。
三、總結：
隨著紫金橋組態軟件使用范圍的不斷拓展，對軟件功能和畫面會有更高的要求，紫金橋軟件也會依據應用進行不斷的完善。
|
