注意：本幫助文件僅適用于山武DMC10型號的設備。
本驅動使用串口通訊方式、SDC CPL 通訊協議，使用DMC10時，當連接的設備數量大于16時，需要使用CMC10B進行轉換。當在紫金橋軟件中定義設備時，設備的參數跟儀表中設定的參數必須一致。(儀表的參數請使用山武公司提供的軟件查看)
|
設定項目 |
設定場所 |
設定范圍 |
初始值 |
|
設備地址 |
設備地址設定開關設定 |
0-F |
|
|
波特率 |
用PC編程軟件設定 |
0 2400bps
1 4800bps
2 9600bps
3 19200bps |
3:19200bps |
|
數據形式 |
用PC編程軟件設定 |
0 位長 8 偶數校驗 1停止位
1 位長8無奇偶校驗2停止位 |
0 位長8偶數校驗1停止位 |
|
響應最低時間 |
用PC編程軟件設定 |
0 1ms
1 10ms
2 100ms
3 200ms |
1 10ms |
設備定義

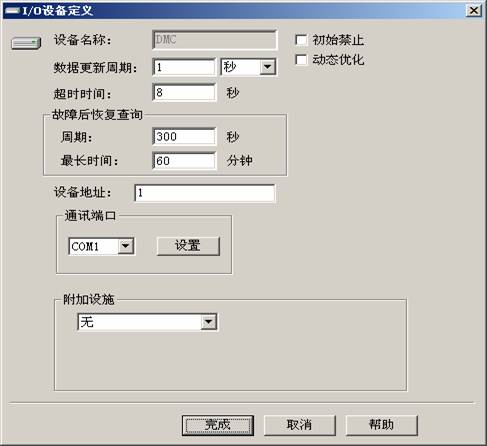

在紫金橋軟件中，選擇相應的設備后雙擊，會出現如下對話框：
在該對話框中，用戶可以設置設備名稱、設備地址、船口號等參數后后單擊點擊“完成”及完成了設備的定義。
在該對話框中，用戶可以選擇串口并設置串口參數，單擊“設置”，
我的這塊山武DMC10的通信參數是 9600，8 ，無， 1。在該對話框中，設置并保存好串口參數，完成設備定義。
數據連接
進入數據連接后會出現如下對話框：
用戶在該對話框中完成數據連接。在組態時，“內存區地址”必須在儀表的有效范圍內，否則會導致讀取數據失敗！
部分參數地址如下：
|
通道號 |
設定項 |
地址(十進制) |
|
ch1 |
PV值 |
1004 |
|
ch2 |
1005 |
|
ch3 |
1006 |
|
ch4 |
1007 |
|
ch1 |
SP值 |
1008 |
|
ch2 |
1009 |
|
ch3 |
1010 |
|
ch4 |
1011 |
|
ch1 |
比例P |
1075 |
|
積分時間I |
1076 |
|
微分時間D |
1077 |
|
手動復位RE |
1078 |
|
ch2 |
比例P |
1079 |
|
積分時間I |
1080 |
|
微分時間D |
1081 |
|
手動復位RE |
1082 |
|
ch3 |
比例P |
1083 |
|
積分時間I |
1084 |
|
微分時間D |
1085 |
|
手動復位RE |
1086 |
|
ch4 |
比例P |
1087 |
|
積分時間I |
1088 |
|
微分時間D |
1089 |
|
手動復位RE |
1090 |
以上僅是一些常用的參數的地址，更詳細的參數地址請參考山武DMC10用戶手冊的通訊部分。
|
