愛默生EC20系列PLC與紫金橋之間可以使用RS232或RS485串口連接。串口通訊采用 MODBUS 協議，支持 ASCII和 RTU兩種通信模式。

一、PLC設置

硬件參數設置可以通過PLC自帶上位機軟件 ControlStar實現。

• 打開工程管理器。

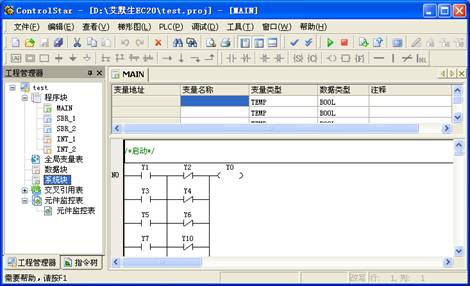

• 在PLC 與ControlStar通信的情況下，雙擊“系統塊”彈出系統塊設置界面如下圖所示。

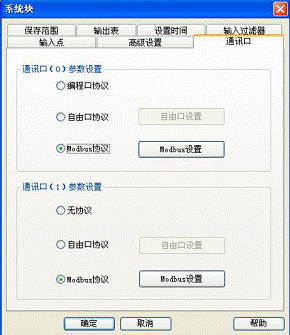

• 設置系統塊中的通信口，在這里有兩個可選的通信口：通信口0和通信口 1。通信口 0 只支持 MODBUS 從站；通信口 1 既支持MODBUS 主站也支持從站。以設置通信口 1為例，選中“通訊口（1）參數設置”中的 “MODBUS 協議”，點擊“MODBUS 設置”按鈕，彈出MODBUS 協議參數設置界面，如下圖。

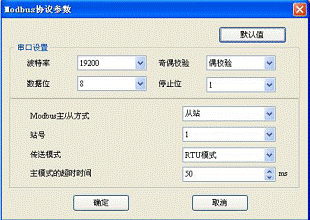

4.設置 MODBUS 協議參數。具體設置參見下表。

所有參數設置的內容都可以從下拉菜單中選擇。在“MODBUS 協議參數”界面的右上角有個“默認值”按鈕，默認值是 MODBUS 協議推薦的通訊設置。

5．然后將系統塊下載到 PLC 即可。

二、紫金橋軟件的設置

要與PLC通信，首先必須在紫金橋軟件中建立一個相對應邏輯設備，這樣，PLC與上位機之間的通訊過程對用戶來說就是透明的了。每一個邏輯設備都是通過一個唯一的標識符——設備名稱來進行訪問，并且定義邏輯設備時，各種參數的設置必須與PLC的設置保持一致。

此時，PLC就可以通過邏輯設備與數據庫的數據點進行連接。這樣，對數據庫點的操作實際就是相當于當實際IO設備點的操作，從而實現了紫金橋軟件與PLC的數據交換。

• 定義邏輯設備

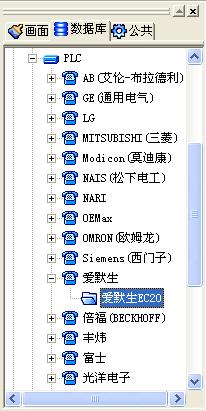

進入工程組態界面，在導航器—>數據庫—>設備驅動—>PLC—>愛默生下，能夠看到有愛默生EC20，如下圖所示：

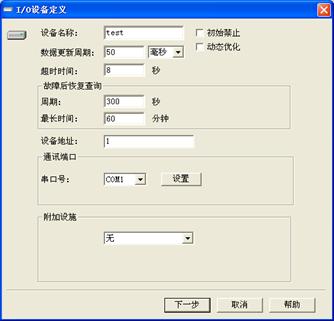

雙擊“愛默生EC20”彈出設備定義對話框，在這里指定設備名稱，數據更新周期，超時時間，設備地址等，如下圖所示

設備名稱：長度不能超過8個字符的任意字母或數字的組合。必須唯一，最好是與PLC相關的內容。

數據更新周期：是數據更新一次的最小周期，而實際更新周期取決于PLC和計算機通訊的速度。

超時時間：與PLC通訊時，等待應答的時間，如果超過這一時間沒有應答數據則為超時，同一設備連續超時3次，認為PLC故障。

設備地址：即PLC站號，范圍1—31。

在通訊端口處選擇串口號，點擊“設置”按鈕，彈出如下對話框：

端口的參數設置必須與PLC的串口參數相同。保存后點擊“下一步”可以選擇傳輸模式，如下圖：

2．數據連接

在導航器—>數據庫頁->點組態：

雙擊“點組態”彈出數據庫點組態管理窗口，

雙擊圖中所示的位置，創建一個模擬IO點，

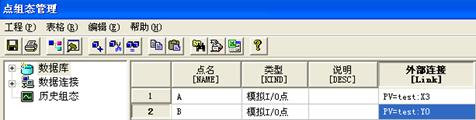

雙擊外部連結項，彈出組點連結對話框，如下所示：

EC20 PLC組點連接參照表

組點完成
