一、概述

紫金橋軟件新增了組件內部編輯功能，通過內部編輯，可以向組件中增加新的元素，刪除元素，修改已有元素。該功能大大提高了圖形組件的靈活性，使得原有組件組成元素不再是一成不變的，用戶可以根據需要對其進行裁減，增添功能。下面以一示例進行說明。

紫金橋軟件的趨勢組件，預先提供了很多相關操作按鈕，通過這些按鈕可以完成大部分與趨勢相關的操作，但是存在如下的情形：

• 需要給最終用戶提供一個簡單明了，操作簡單的趨勢圖，比如：他們只想讓趨勢能夠指定時間范圍就行了，并不需要量程調整、趨勢筆選擇等控制按鈕。
• 添加新的控制按鈕，如現有趨勢組件中，沒有提供位號組（按照預先規定的位號組設定趨勢筆）控制按鈕，需要增加位號組指定按鈕。
• 改變趨勢中已有元素的大小、位置，外觀，如控制按鈕想要變成更美觀的位圖。

以上情形通過組件內部編輯功能都可以完成。下面就介紹組件內部編輯的操作方法。

二、組件內部編輯操作方法

進入組件內部編輯

組件內部編輯指的是對組件、精靈、子圖等內部包含的對象進行編輯操作，編輯操作包括，調整屬性、位置、修改動畫連接、刪除以及向組件中增加新的對象。利用內部編輯功能可以方便的修改已有精靈。下面說明如何進行內部編輯。

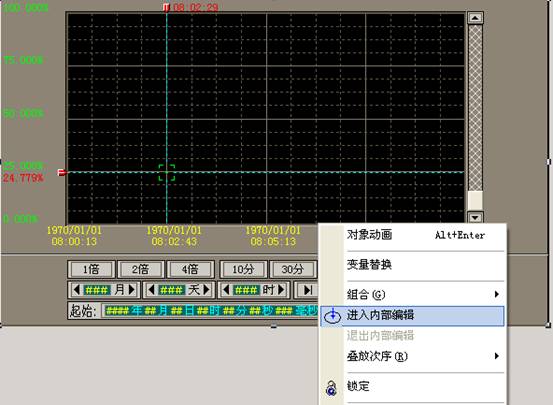

在窗口中選中組件、精靈、子圖等復合對象，單擊右鍵，在右鍵菜單中選擇計入內部編輯。這時復合對象中包含的對象被激活，這時可以對其中包含的對象進行位置調整，動畫連接定義等，也可以刪除對象。下圖是趨勢精靈：

進入內部編輯狀態，其顯示如下：

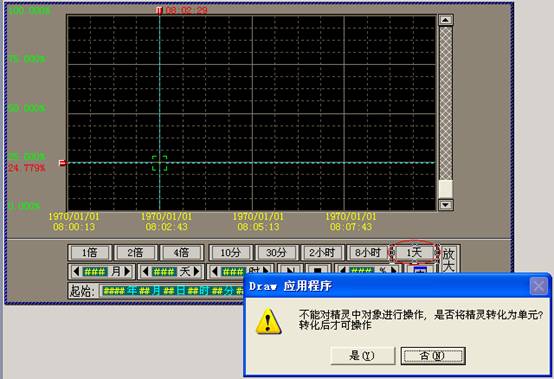

這時要調整趨勢圖中的按鈕“1天”，將出現提示框，提示是否將精靈轉為組件對象。之所以出現該提示框，是因為精靈對象，在改變屬性、大小后，內部子對象將被重新創建，手工調整將被刪除。如果轉為組件，精靈將不再重新創建內部對象，所以你可以對其進行調整。但是精靈轉化為組件后，精靈屬性框將失效。

在上面對話框中選擇“是”，精靈將轉變為組件。這時可以對其內部包含的按鈕進行調整。

進入編輯狀態后，可以將外部的對象拖入被編輯的對象中。如果我們想向趨勢圖中增加新的按鈕（如改變趨勢組按鈕），可以如下操作：

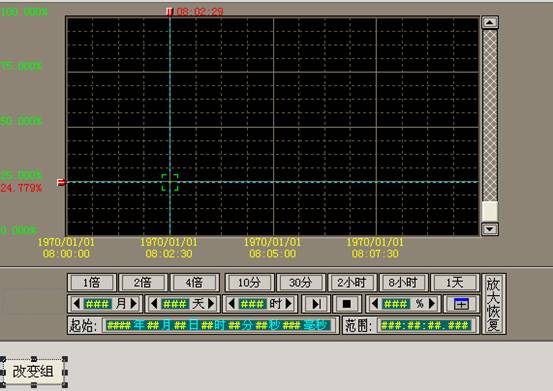

• 在窗口中創建按鈕，命名為“改變組”。

• 趨勢進入內部編輯狀態。

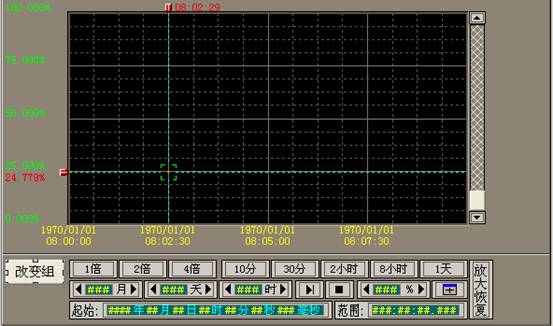

• 將按鈕用鼠標拖入趨勢中。

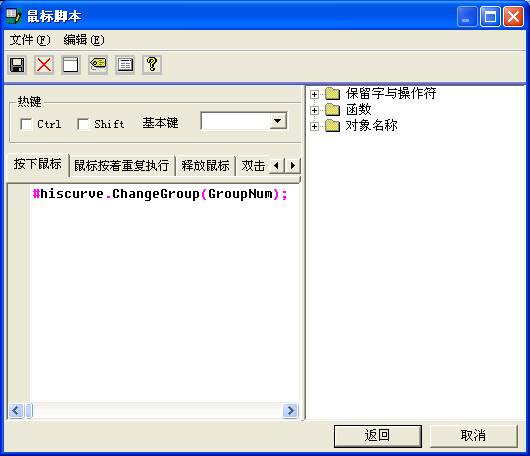

• 雙擊拖入趨勢中的“改變組”按鈕，定義其鼠標動作：

• 單擊窗口中空白區域或選擇右鍵中的“退出內部編輯”可以取消對象的編輯狀態。

在組件中刪除對象

• 進入內部編輯狀態。
• 選中要刪除對象，按下鍵盤中“Delete”鍵。

在組件中移出對象

• 入內部編輯狀態。

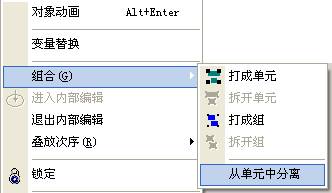

• 選中要移出對象，選擇右鍵菜單中的“從組件中分離”。菜單如下所示：

三、結論
