在使用紫金橋監控組態軟件做項目實施的過程中，常常會用到趨勢組件。如果需要看趨勢曲線的點比較多，那么我們就需要做大量的畫面來顯示。而如果只做一個畫面，在查看趨勢的時候，通過趨勢組件的位號添加功能來動態的添加點雖然很靈活，但數據點特別多的時候又不夠便捷。本文專門針對上述情況，使用位號組提供了一種便捷的解決方法。
步驟一：進入工程組態。在菜單欄的“功能”菜單下有一個“位號組”選項，打開位號組會彈出一個如圖1所示的窗口，在位號定義的1至8文本框內輸入需要編為一組的位號，然后單擊“增加”按鈕。重復上述操作，直至將所有需要查看趨勢曲線的位號都編入位號組，點擊“返回”按鈕退出位號定義對話框。

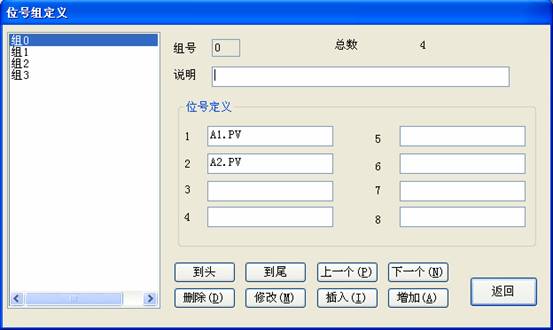

圖1 位號組定義窗口
步驟二：定義一個整型中間變量nGroupIndex，用于保存趨勢分析組件需要顯示的位號組索引。
步驟三：創建導航窗口，在窗口中增加不同位號組對應的按鈕，如圖2所示。在按鈕的鼠標動作腳本中輸入如下腳本：
nGroupIndex = 0;//使用這個中間變量將要顯示的位號組索引傳給趨勢分析組件
Display("趨勢");//顯示趨勢窗口

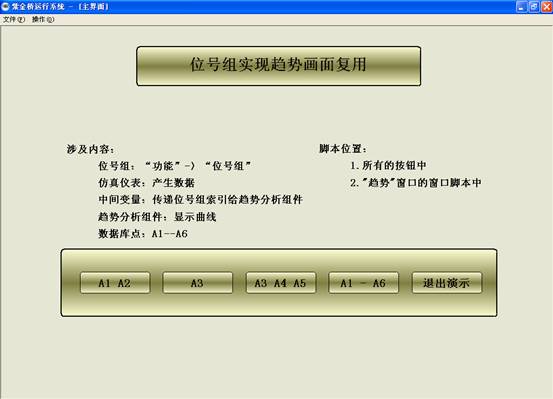

圖2 位號顯示選擇窗口
步驟四：新建趨勢顯示窗口命名為“趨勢”，添加一個趨勢分析組件命名為“QS”，在進入窗口腳本中寫如下腳本：
#QS.ChangeGroup(nGroupIndex);//改變趨勢分析組件顯示的位號組
經過上述步驟，就實現了使用位號組實現趨勢畫面復用的功能，下面來看一下工程運行之后的效果：
圖2 顯示點A1、A2

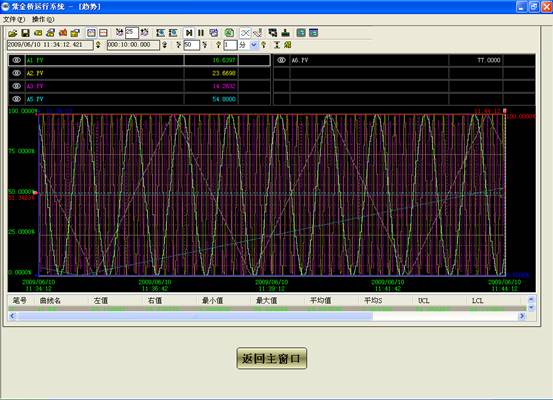

圖3顯示點A1-A6 |
