紫金橋軟件除了可以通過以太網進行通信外，還可以通過串口、撥號方式進行通信。在網絡安全問題日益突出的今天，串口通信方式更加綠色安全。
串口方式的優點
網絡安全。紫金橋串口通信程序直接管理串口，而不是借用Windows中串口網絡連接。串口間的數據流、編碼格式、數據報文組織完全由紫金橋串口通信程序控制，通用的TCP/IP、UDP協議無法在此通過。如果機器間只是通過串口進行連接，病毒將無法通過該線路進行病毒傳播。
串口連接簡單方便。絕大部分計算機都自帶串口，無需另外購買。串口間連線簡單，通過廉價的長線收發器就可以實現較遠距離（幾千米）的數據傳輸。
串口方式的缺點
1）速度慢。串口通信速度較慢，對于RS232波特率為9600時，通訊距離只有十幾米，而RS422，RS485也只有幾百米。串口通信速率與通信線的長度成反比。
2）需要在機器上運行程序。因為串口通信完全由紫金橋軟件控制，而不是利用Windows系統自身的服務，所以要求通信的機器必須運行紫金橋串口通信程序。而不像通過以太網，借用系統提供的遠程服務，在數據提供方可以不用另外安裝程序，但是要在服務器上要啟動相應的服務，并要開放某些網絡端口（這也存在一些安全問題）。
串口通信的硬件連接方式
一臺計算機可以通過串口和另一臺或多臺計算機進行通訊。提供數據的一方稱作服務器，串口服務器在該機器上運行；而請求數據的一方稱作客戶端，串口客戶端在該機器上運行。

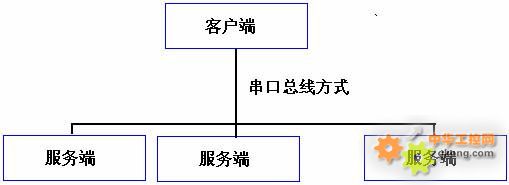

一臺計算機可以分別通過多個串口和多個計算機進行通信，并且一條通訊線路上可以有多臺計算機，形成總線方式。在總線方式中，可以用多個服務器，但是只能有一個客戶端，形成一主多從結構。
串口通信配置步驟
一般步驟：
將串口線接好（注意應該在機器斷電情況下進行），然后配置軟件。先在服務器端配置串口服務器，再在客戶端配置串口客戶端。

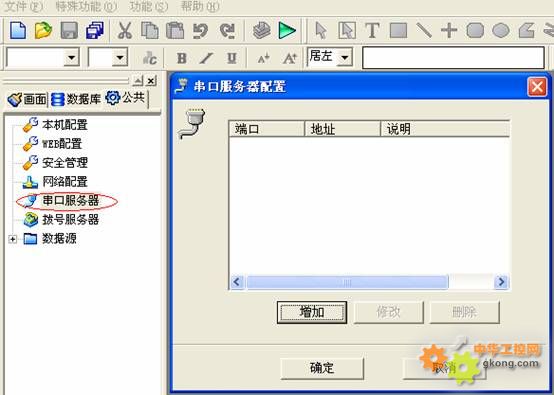

進入開發環境，在導航樹中選擇“公共/串口服務器”并單擊，出現串口服務器配置框：

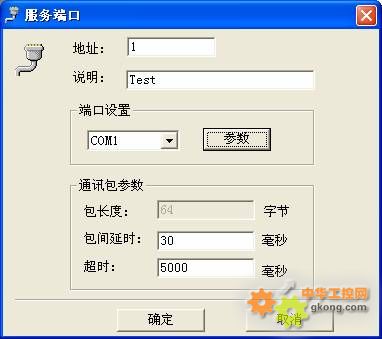

單擊對話框中“增加按鈕”進入如下對話框：
1）指定服務器地址，注意該地址要與客戶端指定的地址一致。
2）選擇串口，注意一定要和實際的串口連接一致。
3）配置串口參數：單擊“參數”按鈕，出現串口設置框：
注意串口參數要與客戶端指定的串口參數一致，否則將無法通信。
4）包間延時：指的是相鄰兩個數據包間最小延時，缺省為30毫秒，對于線路干擾較大情況可以適當加大。
5）超時：重試時限，即上次請求沒有得到對方回答，再次請求最小等待時間。缺省為5000
毫秒，若串口通信速度設得較慢，可以適當加大。
如果服務器上有多個串口用于通訊，可以按照上述步驟配置其他串口。
服務器啟動配置
要想系統啟動時自動啟動串口服務器，還要做如下配置：

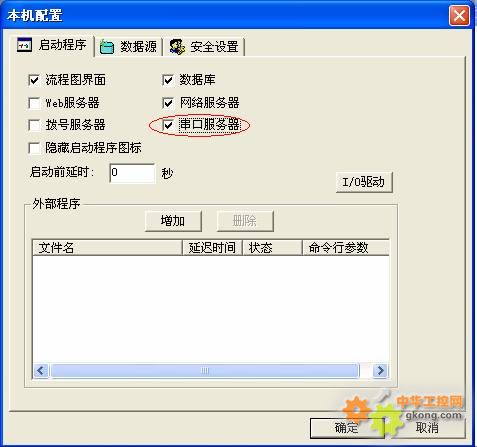

導航樹上的"公共\本機配置"，進入到啟動配置：
在上面對話框中選中“串口服務器”復選框。

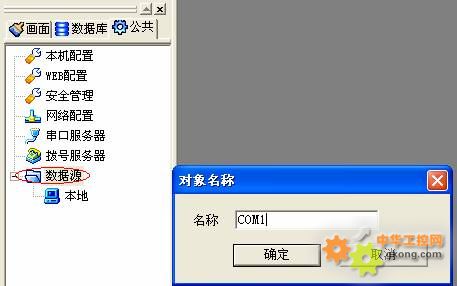

進入開發環境，在導航樹中選擇“公共/數據源”并雙擊，出現數據源名稱輸入框：

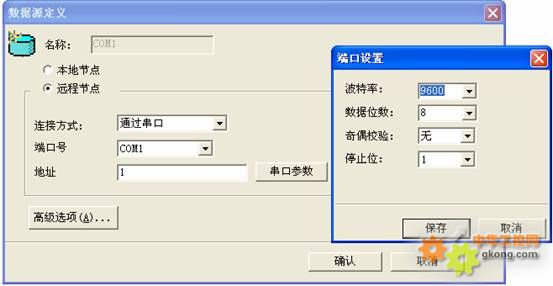

在對話框中輸入串口數據源名稱并確認，將出現數據源配置框。如下所示：
在對話框中如下操作：
1）選擇遠程數據源。
2）在連接方式下拉框中選擇“通過串口”。
3）選擇串口，注意一定要和實際的串口連接一致。
4）指定服務器地址，注意該地址要與服務器端指定的地址一致。
5）配置串口參數：單擊“串口參數”按鈕，出現串口設置框。
注意串口參數要與服務器端指定的串口參數一致，否則將無法通信。

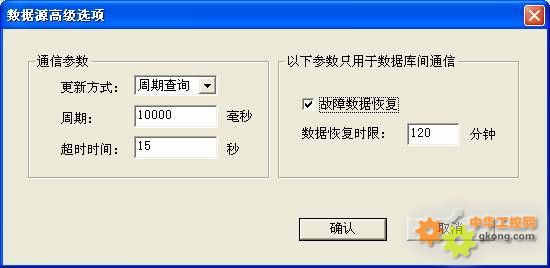

6）高級選項
1）通訊方式最好采用周期查詢，周期指定的不要過小，一般指定5秒即可，根據通信點數和串口波特率可以適當加大或減小。
2）超時時間要適當加大，一般為15秒即可。
3）若啟用“故障恢復”，恢復時限最好不要過大，以免串口長期用于故障恢復所占用，影響通信速度。
串口通信注意事項
RS232/422/485通訊的有關技術參數：
|
功能 |
RS-232 |
RS-422 |
RS-485 |
|
信息載體 |
±9V電壓 |
±2．5V差分電壓 |
±2．5V差分電壓 |
|
通訊速率 |
75~115200 B/S |
75 ~ 115200B/S |
75 ~ 115200B/S |
|
通訊距離 |
0 ~ 30米 |
0~ 1000米 |
0 ~1000米 |
|
通訊線纜 |
雙絞屏蔽線 |
兩根雙絞屏蔽線 |
雙絞屏蔽線 |
參照上表合理的設置串口波特率。
|
