概述
編寫程序時，我們經常將相似的模塊組織成函數，以避免重復編碼，這樣維護起來也方便。同樣在工程組態時，也存在相似的功能，相似的表現形式，如果組織合理，同樣可以讓我們事半功倍。下面以紫金橋軟件為例，來說明如何減少重復工作。
紫金橋軟件提供了間接變量，變量轉向、圖形模板、圖形樣板等多種手段來避免畫面組態的重復工作，下面就對這些手段予以詳細說明。
間接變量的使用

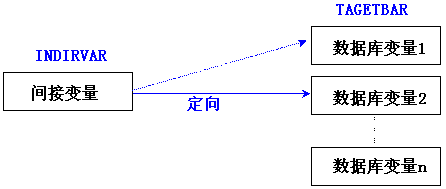

間接變量是一種特殊形式的中間變量，是能夠被動態指向其他變量的變量，或稱為指針變量,它類似于C語言中的指針。間接變量在初始狀態并不指向任何變量，它需要通過特殊的賦值語句來定向。其形式如下：
INDIRVAR = &TAGETBAR
其中INDIRVAR：代表間接變量；TAGETBAR表示目標變量,目標變量一般為數據庫變量。
經過這種變量重定向后，變量INDIRVAR和TAGETBAR的數值將保持一致。改變INDIRVAR的數值就等于改變TAGETBAR的值，反之亦然。二者綁定到一起，這種綁定將一直保持，直到INDIRVAR 變量被重定向為其它變量。利用間接變量可以避免畫面上的大量重復的工作,舉例如下：

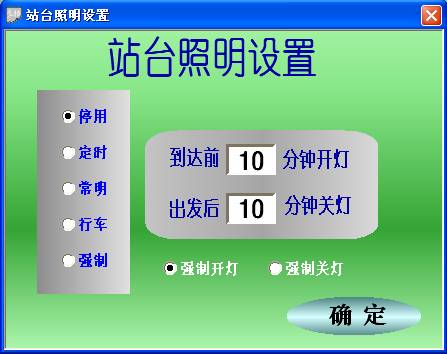

例如，如上所示為燈光控制畫面，圖中紅色的 為照明燈。鼠標單擊照明燈將出現照明設置對話框。
圖中有9盞燈，每盞燈的設置框都類似，只是關聯的變量不同。如果做將設置對話框畫面畫好后,復制幾份,將變量分別替換為對應的照明燈的變量,倒也不費事。但是困難的是什么時候認為第一幅畫面已經定型,決定復制為第二幅。因為一旦幅之后，如果想對畫面進行調整,勢必兩幅畫面都要修改。
對于這種情況，在畫面中可以使用間接變量。在單擊照明燈時，將間接變量重定向指向實際變量。例如在照明燈的鼠標動作中填寫如下腳本：
第一盞燈：
INDIRVAR = &LAMP1.PV;
DISPLAY(“站臺照明設置”);
第二盞燈：
INDIRVAR = &LAMP2.PV;
DISPLAY(“站臺照明設置”);
其他類似。
而在站臺照明設置窗口中，只使用間接變量INDIRVAR，這樣你只需要做一幅畫面就可以了，減少了畫面編輯和維護工作量。
變量轉向功能
間接變量只能重定向到畫面中已經存在的變量，這就無法讓間接變量指向數據庫動態加入新點。變量轉向功能正是為此目的而產生的。
變量轉向是通過VarRedir函數實現的，該函數格式如下：
VarRedir(Tag, NewTag)
該函數有兩個含義：
1）如果Tag為數據庫變量,則對其進行重定向，即改變變量的數據庫參數項，使其指向其他位號。
2）如果Tag為間接變量，則改變間接變量的指向。
參數
Tag：字符串，數據庫變量或間接變量，必須是變量本身，不能為變量名稱字符串。
NewTag：字符串，新位號名或變量名。數據庫位號要包括參數。
在上面例子中可以將INDIRVAR = &LAMP1.PV替換為VarRedir(INDIRVAR, "LAMP1.PV")。
通過間接變量，VarRedir都可以將變量轉向到數據庫變量、中間變量、窗口變量，那么是不是變量重定向函數可以完全代替間接變量呢？
不是的。
- 間接變量在組態時就對變量進行編譯、檢查，所以使用間接變量更安全些，同樣使用VarRedir更靈活，更適合于有規律的、重復度較高的替換。
- 間接變量在組態時就對變量進行編譯、檢查，所以其替換是靜態的，速度比較快。
圖形模板
當多幅畫面圖像相同，僅僅是每幅畫面顯示的點不同時，可以使用圖形模板。
注意這里說的是點不同，而不是變量不同。一個點可以有很多參數，每個”點.參數”對應一個變量。可以認為點是變量的集合。
下面，我們通過一個簡單的例子來說明圖形模板對象的使用方法。此例子是使用一幅簡單的畫面來顯示點的NAME、DESC、EU、PV、EULO、EUHI六個基本參數。

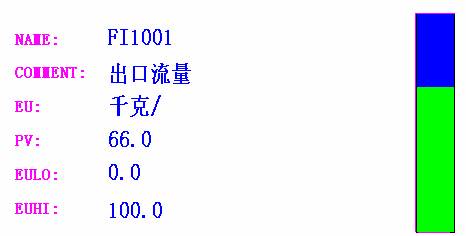

下面是點FI1001的基本參數畫面：
點FI1002,FI1003等都有與點FI1001類似的基本參數畫面。如果簡單的復制，我們可以生成其他點的基本參數畫面，但是畫面需要調整時就很費事了。
使用間接變量可以避免畫面復制的問題，對于上面的畫面我們至少要定義6個間接變量。變量轉向動作也要象下面這樣寫很多行。
INDIR_NAME = &FI1001.NAME;
INDIR_DESC = &FI1001.DESC;
INDIR_EU = &FI1001.EU;
INDIR_PV = &FI1001.PV;
INDIR_EULO = &FI1001.EULO;
INDIR_EUHI = &FI1001.EUHI;
是不是看起來很麻煩！
使用圖形模板就可以減少替換語句,只是替換點名即可。方法如下：

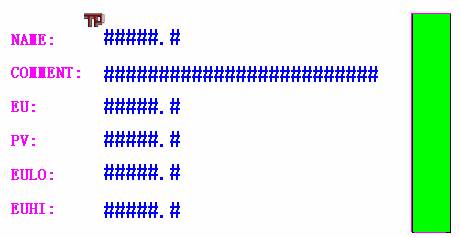

在窗口中畫出如下圖素，并將其與圖形模板對象打成單元。
圖中”TP”為圖形模板對象，運行時不可見。
在文本輸出動作中，分別輸入變量T.NAME、T.DESC、T.EU，在數值輸出動畫中分別輸入T.PV、T.EULO、T.EUHI等。這些變量都定義為模板變量。
變量轉向動作只要象下面一行即可。
#TMPL.ChangeTag("T1", "FI1001");
TMPL為圖形模板對象名稱。
圖形樣板
以上講述的都是對變量或點的替換，而樣板是對圖形的替換。
在實際繪圖中我們經常遇到這樣情況,要求畫面中相同的元素使用相同的顏色或字體,而在項目實施前一段時間內很難確定下來，即便確定下來在項目實施中難免有些改變。若是沒有確定好規則，就無法著手工作，如果已經繪制了大量的畫面,修改起來是非常繁瑣的事。尤其是對于單元中的圖元改動更為復雜(需要拆開單元,改后再合成單元)。
樣板就是為了解決上述問題而誕生的。樣板用于規定線的顏色、寬度、線性、填充色、填充樣式、字體、字號以及圖形的形狀。利用樣板可以方便修改具有相同、相似屬性的圖元。
例如規定燃油管線使用樣板A（綠色），蒸汽管線使用樣板B（白色），如果要將所有的燃油管線改為黃色，只需要重新定義樣板A的顏色屬性為黃色即可，樣板負責對所有畫面中的燃油管線顏色進行替換。
結論
紫金橋軟件提供了很多獨特的方法來減少組態工程師的工作，利用這些方法，可以大大減少重復性勞動，并使得工程易于維護，提高了工作效率。
|
