二、產品特性
工業級設計
1. 工業級CPU：工業級ARM7高性能嵌入式處理，200MPS；帶 16KB Dcache，高速緩存數據，加快高速數據訪問速度；帶16KB Icache，高速指令緩存，加強了指令處理速度。
2. 工業級無線模塊：采用工業級無線模塊，抗干擾強，傳輸穩定。
3. 實時操作系統：采用LINUX2.6.28操作系統，帶內存管理單元，實時性強，功能升級快，系統穩定，帶完善TCP/IP協議棧；或者嵌入式UCOS操作系統。
4. 強化電路板：PCB采用遵循3H和3W原則，同時公司所有產品電路板都采用生益材質來生產，確保板材的穩定可靠。
5. 工業級元器件：整機元器件采用嚴格篩選的工業級元器件來生產。
6. 工業級電源：寬壓電源設計，電源適應范圍為DC7V~DC40V，內置電源反向保護和過壓過流保護。
穩定可靠
1. 三層系統保護：在原來兩級（軟件保護+CPU內置看門狗WDT保護）系統保護的基礎上，增加一級系統虛擬值守VWM（Virtual Man Watch）檢測保護功能，確保系統穩定可靠
2. UIM/SIM卡ESD保護：1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護。
3. 串口ESD保護：RS232/RS485,內置15KV ESD保護。
4. 金屬外殼：采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP41；特別適合于環境惡劣的工業控制領域。
5. 所有無線模塊都有通過CGD認證或者FCC認證或者CE認證。
6. 高速處理CPU：采用高速ARM7的工業級CPU，可以更加高速地處理各種協議數據轉換；解決了業內“假在線”、“假死機”、“當機”等疑難問題。
7. DNS自動獲取：自動獲取DNS，不再需要人工配置輸入DNS；規避了因為選擇的DNS服務器異常，導致DTU設備當機的嚴重現象。
8. 完善的協議棧：新系統加載了完善的TCP/IP協議棧，采用了完善的TCP/IP協議棧；使網絡通信性能優異，掉線概率極大降低。
9. EMC性能優異：通過電力3000V電擊測試，特別適合在工業領域環境惡劣下使用；系統EMC/EMI優異，系統穩定可靠；通過EMC測試；公司產品2010年榮獲“中國工控行業客戶滿意最佳供應商”。
功能強大
1. TCP透明數據傳輸和UDP透明數據傳輸；支持多種工作模式。
2. 支持虛擬數據專用網（APN/VPDN）。
3. 支持雙數據中心備份及多數據中心（5個）接受數據。
4. 智能防掉線，支持在線檢測，在線維持，掉線自動重撥，確保設備永遠在線。
5. 遠程喚醒：支持短信、語音、數據、IO等喚醒方式以及超時斷開網絡連接。
6. 支持固定IP通信方式；支持DDNS動態域名通信方式。
7. 豐富I/O控制和告警口：支持4路告警輸入，支持4路輸出控制。
8. 支持短信遠程配置，遠程控制；支持短消息告警。
9. 標準的AT命令界面。
10. 低功耗設計：休眠功耗<1mA，待機功耗<5mA，通信功耗<10mA.
11. 支持串口軟件升級。
12. 同時支持LINUX、UNIX和WINDOWS操作系統。
簡單易用
1. 圖形化配置工具：完善的圖形化配置工具，提供快速配置功能，實現客戶快速配置；提供批量配置功能，實現批量設備的配置。
2. 中心軟件：提供C#，VC，VB，DEPHI中心端軟件，方便客戶測試。
3. 豐富第三方軟件支持：包括亞控軟件，三維力控軟件在內的業內主要中心端軟件支持（驅動中選擇“廈門才茂（桑榮）”或者“桑榮”的驅動），可以直接方便購買第三方軟件來上項目，實現快速穩定低成本地完成項目。
4. 豐富接口：提供RS232接口或者RS485接口支持。
5. 提供包括2G網絡（GSM網絡），2.5G網絡（GPRS網絡）支持。
6. 提供多種動態庫DLL：公司提供C# ，VC，VB，DEPHI中心端軟件的動態庫支持，并提供使用說明文檔，方便客戶自行快速開發中心端應用軟件。
7. 檢查軟件：提供串口調試軟件，網絡速度檢測軟件，提供不同的調試等級輸出，方便客戶查看各種信息，快速定位問題。
三、技術參數
無線參數：
|
項目 |
內容 |
|
無線模塊 |
采用工業級無線模塊 |
|
標準及頻段 |
GSM850/EGSM900/DCS1800/PCS1900 |
|
數據業務頻段 |
Class 10 |
|
最大下行速度 |
85.6kbps |
|
最大上行速度 |
42.8kbps |
|
標準功耗 |
待機電流: 2mA@-75dBm 最大電流: 8mA@-104dBm |
|
接收靈敏度 |
< -107dBm |
|
功能支持 |
支持數據、短信 |
硬件系統：
|
項目 |
內容 |
|
CPU |
工業級ARM7性能嵌入式處理；帶高速緩存數據，加快高速數據訪問速度；帶高速指令緩存，加強了指令處理速度 |
|
MMU |
CPU帶MMU內存管理單元，可以防止內存溢出導致系統的異常 |
|
FLASH |
250K |
|
SDRAM |
250K |
操作系統：
|
項目 |
內容 |
|
操作系統 |
采用LINUX2.6.28操作系統，帶內存管理單元，實時性強，功能升級快，系統穩定； 或者嵌入式UCOS操作系統 |
接口類型：
|
項目 |
內容 |
|
串口 |
CM3181
1個RS232串口
1個RS485串口 |
|
指示燈 |
具有電源POWER、通信ACT及在線指示燈Online |
|
天線接口 |
標準SMA陰頭天線接口，特性阻抗50歐；公司可以選配3M/5M/10M/15M的天線延長線，滿足客戶的不同使用場合需要 |
|
SIM卡接口 |
1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護 |
|
電源接口 |
標準的3芯火車頭電源插座 |
供電情況：
|
項目 |
內容 |
|
供電電壓 |
寬電壓設計，DC 7V到DC40V電源都可以直接給設備供電；同時內置電源反向保護和過壓過流保護 |
|
標配電源 |
DC9V/1.5A |
|
通信電流 |
8mA |
|
待機電流 |
2mA |
繼電器參數：
|
項目 |
內容 |
|
最大切換電壓 |
30VDC / 125VAC |
|
最大切換電流 |
1A |
|
最大切換功率 |
125VA, 30W |
|
最小切換電流電壓 |
10mA, 5VDC |
物理特性：
|
項目 |
內容 |
|
外殼 |
采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP41；特別適合于環境惡劣的工業控制領域 |
|
產品外形尺寸 |
100*63*24.3 mm （不包括天線及固定件） |
|
產品包裝尺寸 |
298*226*60 mm |
|
重量 |
0.24KG |
其他參數：
|
項目 |
內容 |
|
工作溫度 |
-30 ºC~+75ºC |
|
儲存溫度 |
-40~+85ºC |
|
相對濕度 |
95%(無凝結) |
四、產品應用鏈接圖
1、 檢測行業應用（污染、氣象、水紋、水利、地震等）
2、網管監控行業應用（燃氣管網、石油管網、熱網監控、自來水管網監控等）

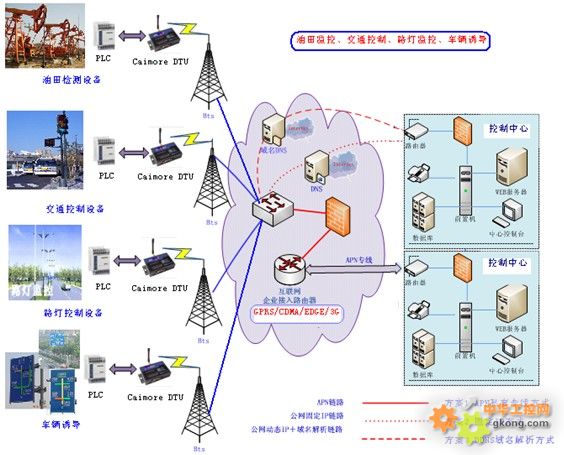

3、 油田監控、路燈控制、交通控制、車輛誘導

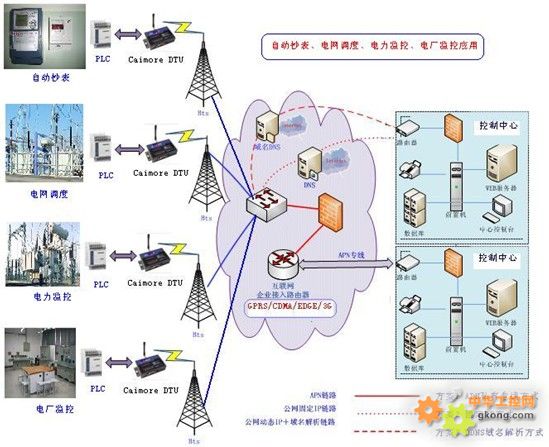

4、電力行業應用案例（配電監控、電網自動化、自動抄表、電網調度）
五、典型應用
