---系統概述---

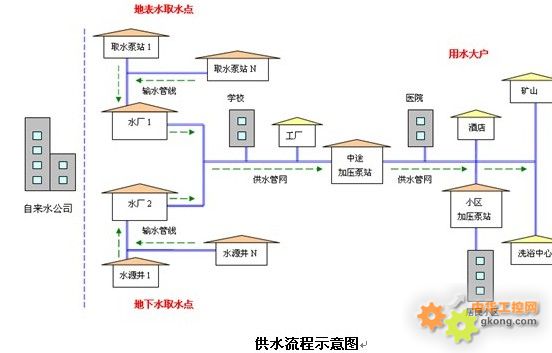

該系統是一個綜合的供水信息化管理平臺，可以將自來水公司管轄下的取水泵站、水源井、自來水廠、加壓泵站、供水管網等重要供水單元納入全方位的監控和管理。
借助該系統，供水調度中心可遠程監測各供水單元的實時生產數據和設備運行參數；可遠程查看重要生產部位的監控視頻或監控照片；可遠程管理水泵、閥門等供水設備。該系統的總體建設目標是實現工藝流程透明化、生產數據公開化和重要環節可視化，為供水工作的科學調度和安全生產提供可靠保障。
系統具體要求如下：
1、遠程監測取水泵站的取水口水位、取水泵站出水壓力和流量；監測取水泵組的運行狀態和電流、電壓等運行參數；遠程/自動控制取水泵組、閥門等設備的啟停。
2、遠程監測水源井的水位、出水壓力和流量；監測水源井水泵的運行狀態和電流、電壓等運行參數；遠程/自動控制水泵的啟停。
3、遠程監測水廠內蓄水池和清水池的水位、進出廠流量、出廠水質和壓力；監測水廠內配電設備、凈水設備和加壓泵組的運行狀態和運行參數；遠程/自動控制加壓泵組、閥門等設備的啟停；對水廠重要部位實施視頻監控。
4、遠程監測中途加壓泵站/小區加壓泵站的進站壓力或蓄水池水位、泵站出水壓力和流量；監測泵組的運行狀態和電流、電壓等運行參數；遠程/自動控制加壓泵組、閥門等設備的啟停。
5、遠程監測供水管網的供水壓力、流量、流向等信息。
6、遠程采集各區域用水總量數據；采集各用水大戶的用水量信息。
---系統組成---

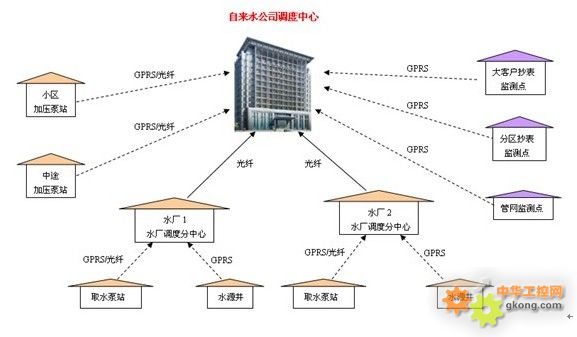

為滿足上述功能需求，供水調度系統可建立兩級調度中心，即自來水公司調度中心和水廠調度分中心。
自來水公司調度中心建立在自來水公司辦公區內，對水源井、取水泵站、水廠、供水管網、加壓泵站進行統一監測；并根據用水狀況，調度各水廠、泵站的出水供給。
水廠調度分中心建立在各水廠內，針對所轄取水泵站、水源井和水廠內部進行實時監測和管理。

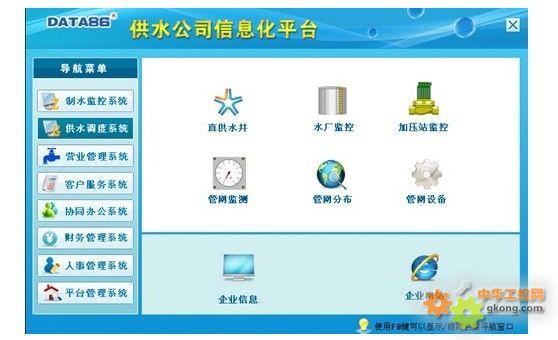

---調度系統軟件功能---
供水調度系統采用B/S或B/S+C/S結構設計，軟件在調度中心服務器上運行，管理人員通過自來水公司局域網瀏覽并進行相應操作，供水調度系統主要功能如下：
1、系統管理
◆ 權限管理：
系統管理員可根據部門、職位、工種等，對不同的普通管理人員授予不同的使用權限；普通管理人員只能進行權限內的查詢、控制等操作。
◆ 測點信息管理：
可添加、修改、刪除測點，并可建立各測點的設備檔案，如：水表名稱、水表型號、水表口徑、安裝時間、通信類型、GPRS卡號等。
◆ 地圖展示：
1）主界面以當?shù)氐貓D或供水管網圖為背景，顯示所有監測點的位置及主要監測數據。
2）可以通過鼠標拖動編輯監測點的位置。
3）當鼠標置于監測點上時顯示詳細的測點信息和實時監測數
2、生產調度管理
◆ 生產數據監測

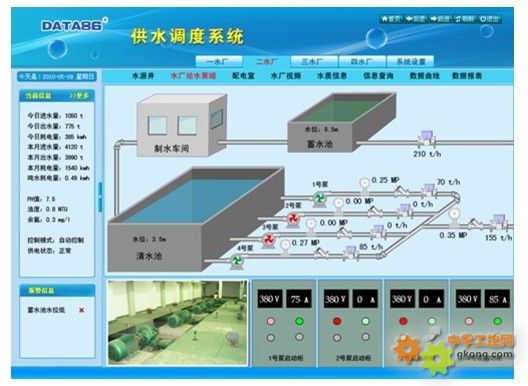

1）實時監測取水泵站的取水口水位、泵站出水壓力和流量、泵站安防狀態、泵組運行狀態和電流、電壓等運行參數。

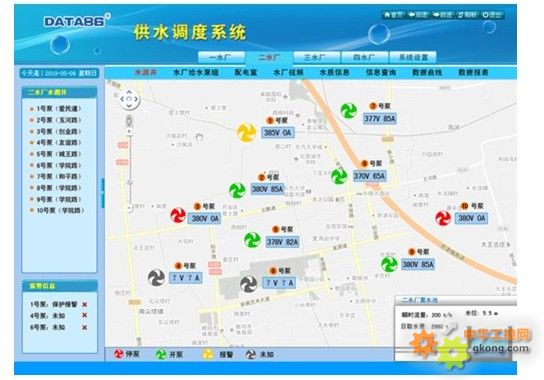

2）實時監測水源井的水位、出水壓力和流量、水泵運行狀態和電流、電壓等運行參數。
3）實時監測水廠內蓄水池和清水池水位、進出廠流量、出廠水質和壓力；監測水廠內配電設備、凈水設備和加壓泵組的運行狀態和運行參數。

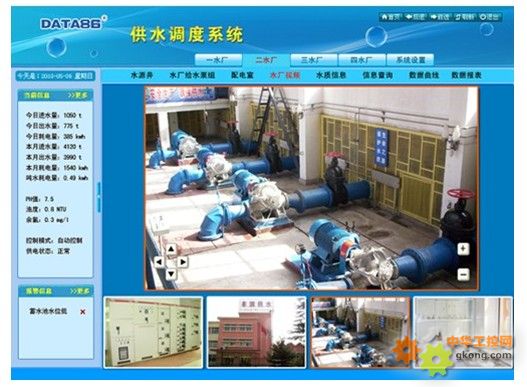

◆ 視頻監控
當具備光纖通信條件時，可對取水泵站、水源井、水廠、加壓泵站等重要生產部位實施視頻監控，當發生人員闖入、設備運行異常等狀況時，系統自動切換到視頻監控畫面。
◆ 遠程告警
當水位超限、壓力超限、電流異常、水泵保護、現場斷電、人員闖入等狀況發生時，系統立即提示報警信息。
◆ 遠程控制
具備操作權限的管理人員可遠程控制水源井、取水泵站、水廠、加壓泵站等監測點泵組、閥門等設備的啟停。
◆ 自動控制
系統可自動控制現場設備的運行，并可遠程切換控制模式。舉例如下：
1）根據水源井水位自動控制水源井水泵的啟停。
2）根據取水點水位自動控制取水泵組的啟停。
3）根據蓄水池水位或出水管網壓力自動控制水廠/加壓泵站內加壓泵組的啟停。
3、供水調度管理

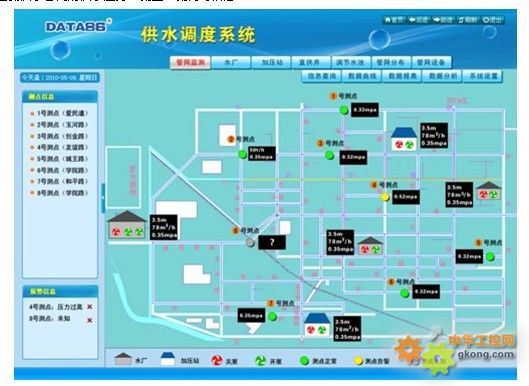

◆ 管網數據監測
1）實時監測水廠出水流量和壓力。
2）實時監測中途加壓泵站/小區加壓泵站的進站壓力或蓄水池水位、泵站出水壓力和流量、泵組運行狀態和運行參數。
3）遠程監測供水管網的供水壓力、流量、流向等信息。
4）遠程監測各區域用水總量和用水大戶的用水量信息。
◆ 數據統計分析
1）數據查詢：支持各種監測信息、控制信息、報警信息、操作信息的存儲和查詢，支持數據導出和打印功能。

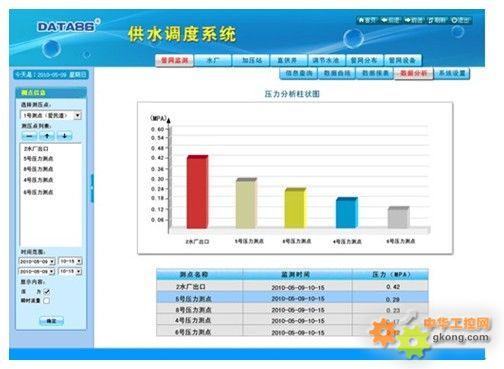

2）統計與分析：自動生成制水、供水各生產環節的匯總報表和統計報表；自動生成各項生產數據的歷史曲線、柱狀圖、餅圖等分析圖表。
◆ 輔助決策、遠程指令下達
系統內置多套水利調度模型，可模擬或仿真管網的各種工況狀態，可根據管網壓力、水廠或加壓泵站出水流量、泵組運行狀態等信息給出供水調度輔助決策建議，供調度人員作為決策參考。
系統同時可發布遠程調度指令，可給水廠調度分中心、泵站管理處等下達即時調度命令。
|
