---適用范圍---
該系統適用于供水企業遠程控制管理自備水源井，水廠操作人員可以在水廠控制室遠程監測所轄水源井的工作情況，可以遠程控制水源井水泵的啟停；水司調度中心工作人員及公司主管領導可以遠程監測水源井的工作情況及水廠操作人員的操作情況。
水源井遠程監控系統也適用于電廠、鋼廠等大型企業遠程控制管理自備水源井。
---系統組成---
水源井遠程監控系統是水司生產調度管理系統的一個子系統，主要由水司調度中心、水廠監控中心、通信平臺、泵房測控設備組成。
---通信平臺---

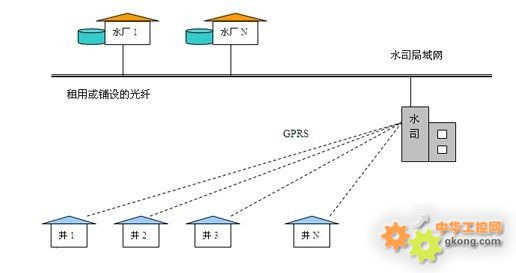

水司調度中心、各水廠、各職能部門之間數據通信在局域網內完成；水廠與調度中心之間一般租用或鋪設光纖；水源井與水司調度中心之間采用GPRS無線通信。
---水源井遠程測控終端的功能特點---
◆ 采集水井水位、出口壓力、出水流量、閥門開度、安防報警等信息。
◆ 采集水泵啟停狀態、運行時間、工作電流、工作電壓、電能等電參數。
◆ 支持水泵啟動柜手動控制、自動控制、遠程控制水泵的啟停，控制模式可轉換。
◆ 電流過大、缺相、水位過低、控制柜保護、井房停電、閑人進入等狀況發生時，立即上報告警信息。
◆ 支持GPRS、短消息等無線通信方式。
◆ 存儲、顯示、查詢井房監測數據及工作參數。◆ 支持就地、遠程設備維護。

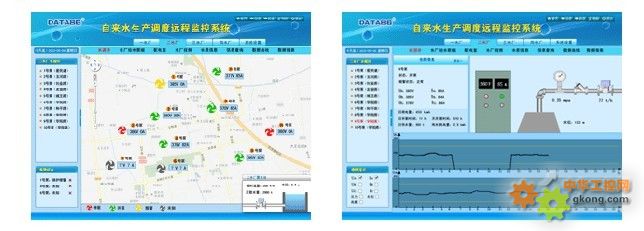

---水廠監控中心主要功能---
◆ 遠程監測所轄水源井的工作情況、安防情況，遠程控制所轄水源井水泵的啟停。
◆ 在線監測水廠內加壓泵等設備的工作情況，控制加壓泵等設備的啟停。
◆ 在線監測水廠內水池水位；進廠原水流量；出廠清水流量和壓力。
◆ 在線監測出廠水的濁度、PH值、余氯等水質指標。
◆ 在線監視水廠大門、制水車間等重要部位的圖像。
◆ 生成各種報表，顯示各種數據曲線。
---水司調度中心---
水司調度中心可監測整個城市供水管網的壓力及流量；監測水司所有水源井、水廠、加壓泵站設備的工作情況；存儲、查詢所有監測及操作信息；指揮水廠科學供水。
|
