電子式三相多功能表BRSDSSD3366

簡介

DDSD3366電子三相多功能表系列產品，是我公司在借鑒十多年智能電力監測儀及精密儀表互感器的設計開發及大量的現場運行經驗，采用先進技術設計的新型多功能智能電能表，具有精度高、穩定性好、布局合理、工藝先進、適用性強、功能強大、操作方便等特點，可準確、快捷地對各類電參數進行測量計算。各項技術指標符合GB/T17883-1999、GB/T17882-1999、DL/T614-1997《多功能電能表》等國家標準以及行業標準，共通信符合DL/T645-1997《多功能電能表通信規約》的要求。

功能特點

高可靠、低功耗、長壽命、寬量程、高精度
抗高壓攻擊和靜電攻擊
反向用電計入正向用電計量
工件電壓范圍寬
容錯設計
高溫高溫環境保證計量精度
LCD顯示、6位整數、1位小數
具有紅外與RS485通訊功能
月末自動凍結電量、最多可保存12個月電量
光電隔離脈沖輸出，LED脈沖工作指示
停電抄表

主要技術指標和參數

電壓線路功耗：<<2W、10VA
工作電壓范圍：154VAC~265VAC
規定溫度范圍：－25℃~+55℃
精度等級：1.0級、2.0級
相對濕度：低于85%（極限濕度：低于95%）
啟動電流：0.4%IB（1級），0.4%IB（2級）

關鍵器件

計量芯片：ADE7755、ADE7751
銘牌：防褪色鋁銘牌
電解電容：日本紅寶石（YXF）電容
顯示器件：寬濕度LCD或寬溫度、寬視角STN液晶

規格型號

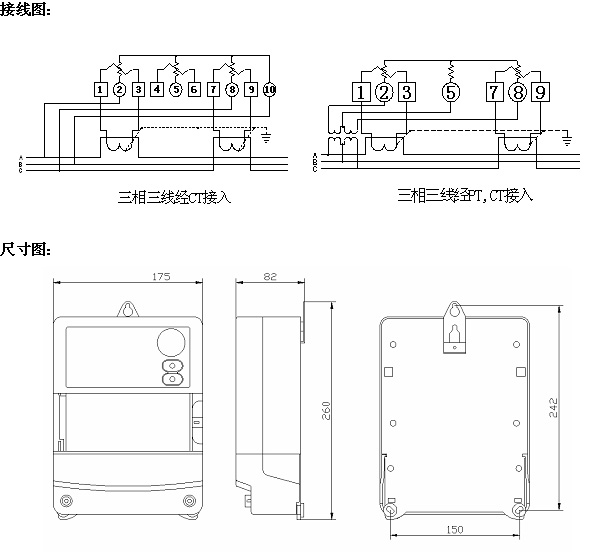

DDS3366－I：三相三線有功計量型
基本電流（最大電流）：1.5（6）A、2.5（10）A、5（40）A、10（60）A、20（80）A
參比電壓：3X100V，3X380V
